关在板框测量
录入：edatop.com 点击：

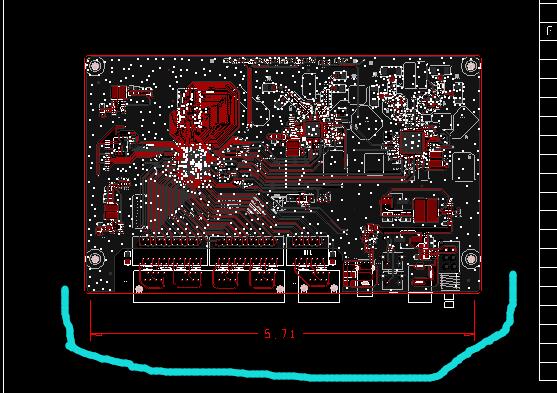

像这种导圆弧的板框，怎么测量呢?用线性测量的话，它只捕捉到一条直线的板框，像这个板的总长度怎么测量标注呢?
格点设置小点，滚动放大就能抓住那个框线
楼上的办法貌似不行，这个问题也一直困扰着我，期待高手解答。
你是要用作测锣程吗 可以转AD来看 AD测量很方便
你把线宽度修改宽就可以啊
抓左右两边的竖线不就量到长度了吗?为什么一定要从横线这边取呢?
是想测整段圆弧长度吗 ，不懂
这些人的理解能力真是差劲！

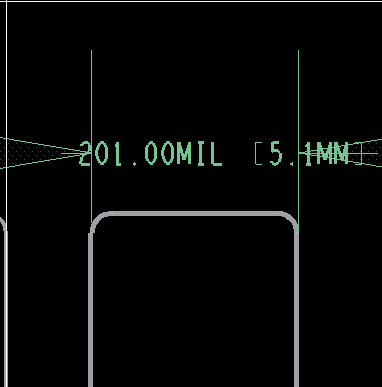

标注尺寸时，把Find里面的Other Segs给勾掉，然后点选要测量的两根板框线即可

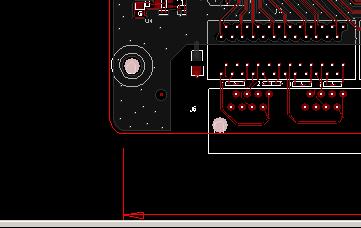

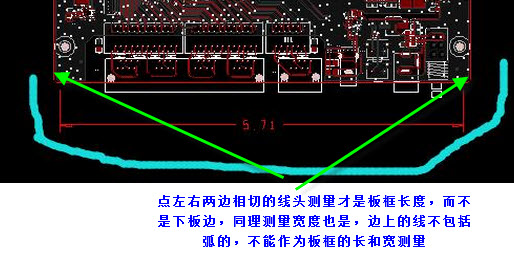

点线的线头，不要点线段， 点不到试下用 REJECT
另外也可以照着画个直角的框，就可以直接测量了，这样就容易的多啦
巧用snap
10楼的正解
SNAP
标注尺寸时，把Find里面的Other Segs给勾掉,在板框线附近，点击右键选择 snap pick to-----segment vertex，捕捉第一个点，然后重复上面动作捕捉第二个点，就可以标注了。
