我是半桶水，这种铜皮是怎么画出来的
录入：edatop.com 点击：

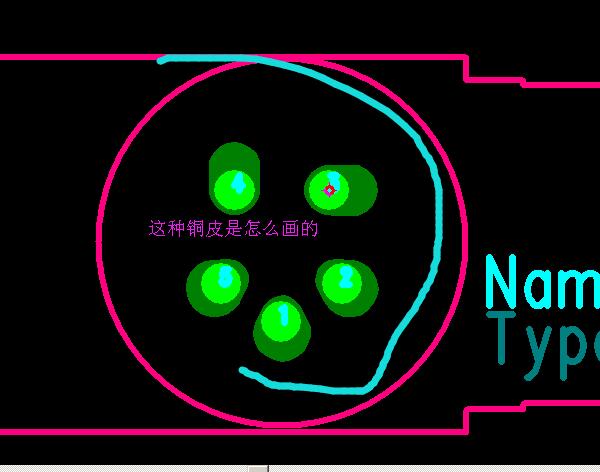

你们好，我这个封装是从PADS导过来的，现在只有铜皮轮括了，PADS 做封装时，它是铜皮关联焊盘的，所以做出这种效果，由于学得不精，天天发表论谈问这些简单的问，不好意思，我现在就是想问，在ALLEGRO,这种铜皮怎么画出来，
把栅格点放到最小，手动一点点画，绝对完美
画铜合并修出来
长的就是一个圆一个长方形合并
像水滴的就是两个圆合并后修一下即可
自己不熟悉的话，可以让机构的同仁帮忙在autocad里面画好导dxf，再转shape即可
shape pad
合并出来的
我想知道为什么要花成这样
