动态铜皮避让
录入：edatop.com 点击：

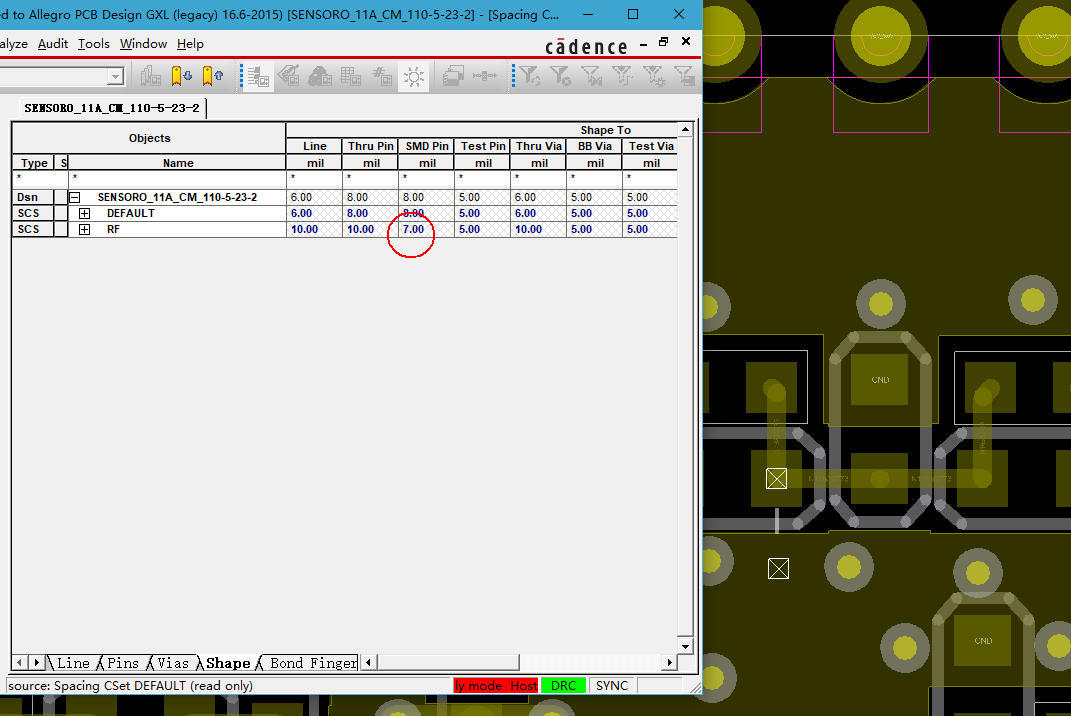

拿来得参考板，RF的焊盘设置shape到焊盘7mil，但实际测得10mil。到底哪里设置了铜皮自动外扩3mil，（焊盘本身是没有设置属性的）。
恩。可设置的。
设置铜皮参数 规则间距oversize +3mil
我就是问哪里设置铜皮参数，edit-properties 那个没有
哪里设置，我想删掉这个设置
kldn
什么鬼?((m -__-)m
檢查下

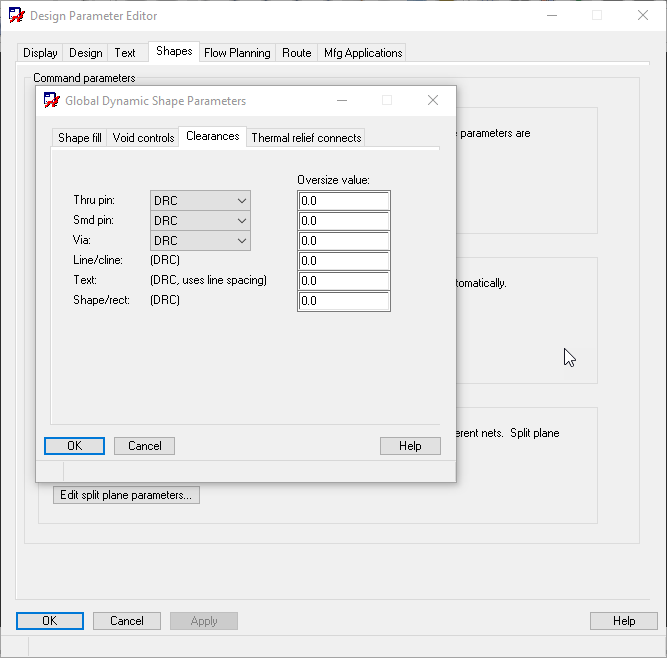

Shape / Global Dynamic Shape Parameters
裡頭的Oversize value
有Areas 不? 肯点是能设置的
刚看了没area，我也想知道哪里设的
setup--design parameter editor--shape--edit global dynamic shape parameters
可以在菜单栏SHAPE编辑全局的， 也可以选中某个铜皮后，右键单独设置
找到了 ，谢谢~
这个给赞！
