PCB和原理图不关联了？高亮原理图器件，PCB不高亮，谁遇到过？
录入：edatop.com 点击：
导入网表之后，PCB和原理图不关联了，去选中原理图，PCB器件也不高亮?有谁遇到过 如何解决的呢?
是不是原理图设置问题，看一下
原理图哪项设置呢?
要导第一方网表的
导的是一方网表 logic那个，可是还是无法实现 联动高亮

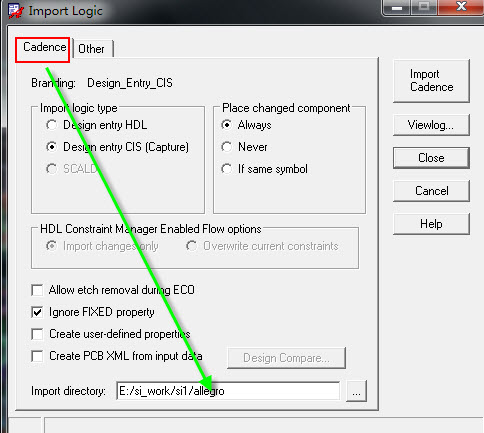

我这样导是可以的啊
楼上正解
重新走一遍导网表的流程，从原理图导出到brd
是PCB不能关联到原理图的吧?是不是你的原理图的文件名或者路径上有空格之类的、?
先确认下公司是否对文件加密，有的加密系统就用不了关联。
试了 和图片方法一致 还是不关联~
原理图和pcB要在同一目录下，且文件名不能为中文
其实把所有原理图 保持位号不变 copy一次 再出网表 就可以关联了 复用以前部分原理图导致的软件无法定位部分芯片位置
