RS422单板DDR 在800M工作时钟下不link
录入：edatop.com 点击：

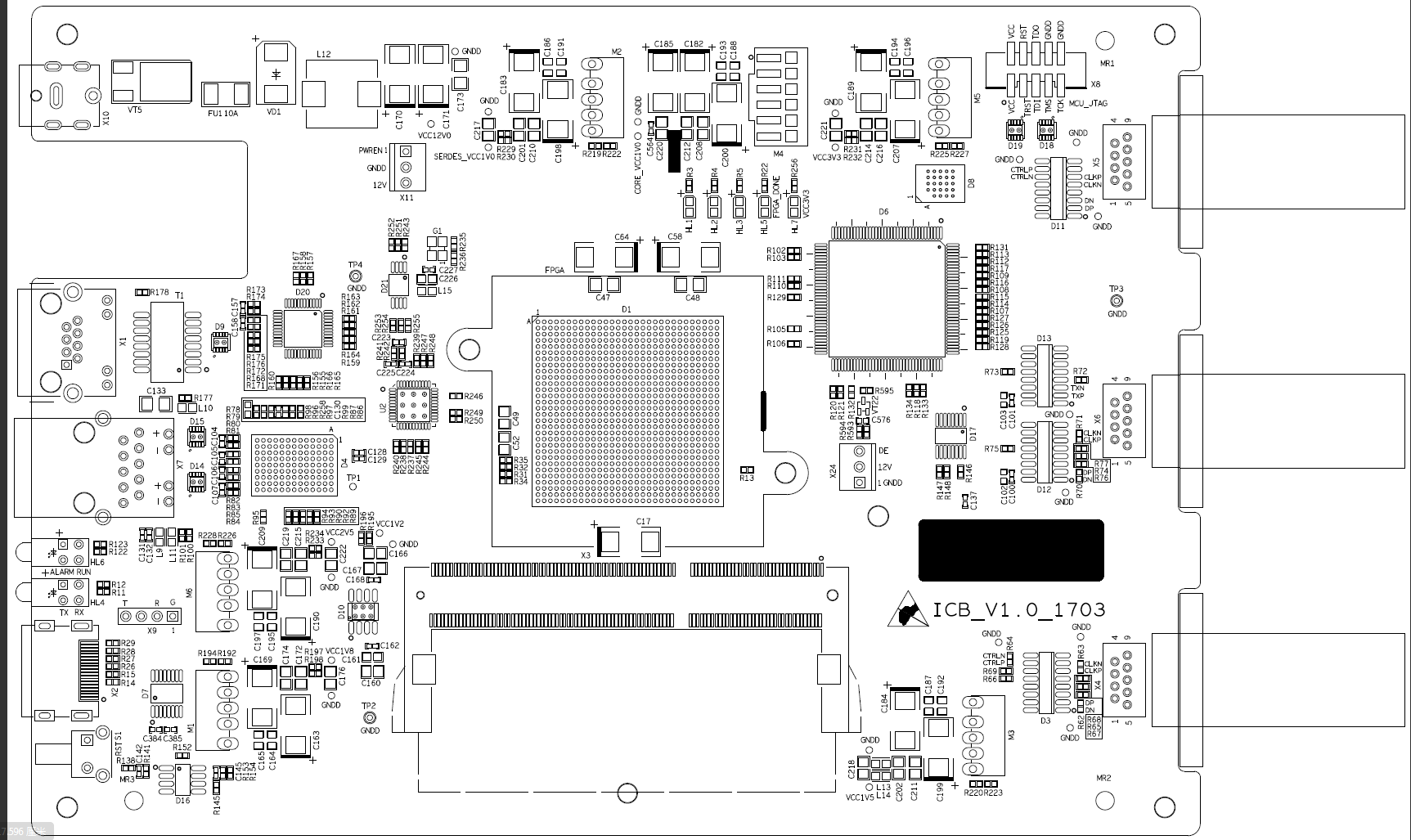

各位大神，在逻辑调试时发现一个单板在焊接RS422（LVDS插座不焊）的插座时，DDR在800M工作时钟下不link，在焊接LVDS （RS422插座不焊）时该问题不存在，逻辑问这个和pcb设计有无关系?单板是同一个单板，只是兼容方案，LVDS和RS422选其中一个功能。(附图中X4\X5的是LVDS插座，X6是RS422插座)
单板叠层为TOP-02GND-03S1-04GND-05S2-06V1-07GND-08S3-09GND-BOTTOM DDR走线在03S1、05S2、08S3 层，03和08层信号都是下上包地，在05层电源层分割DDR信号都在DDR电源1.5V映射下面，不存在跨分割问题
应该不是PCB的问题，估计小编要背锅
