allegro生产钻孔列表问题请教

录入:edatop.com     点击:
在画板子的时候,切换过单位(由英制切为公制,再切为英制)。
然后钻孔列表就出现了偏差。请教一下怎么改正确

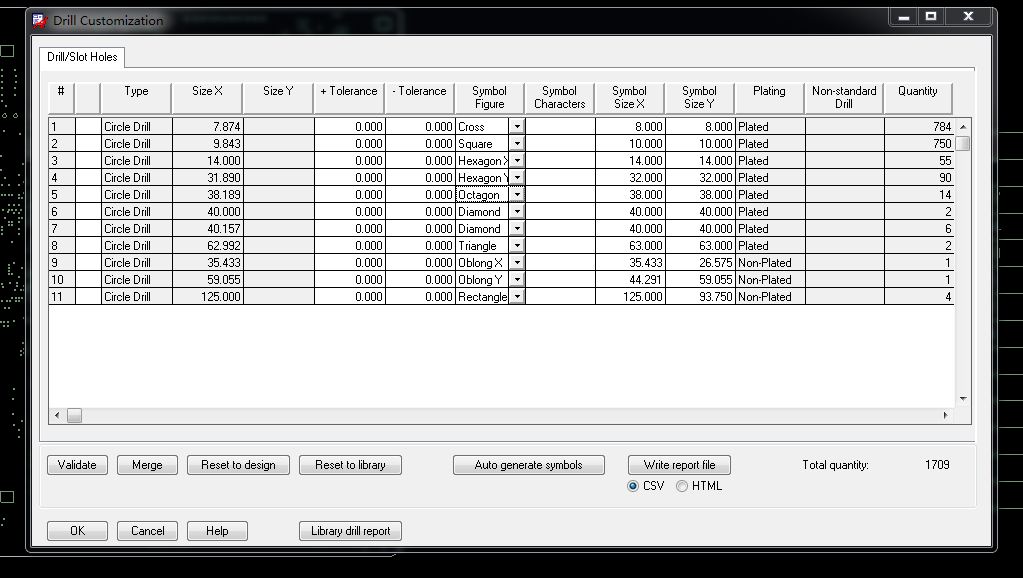

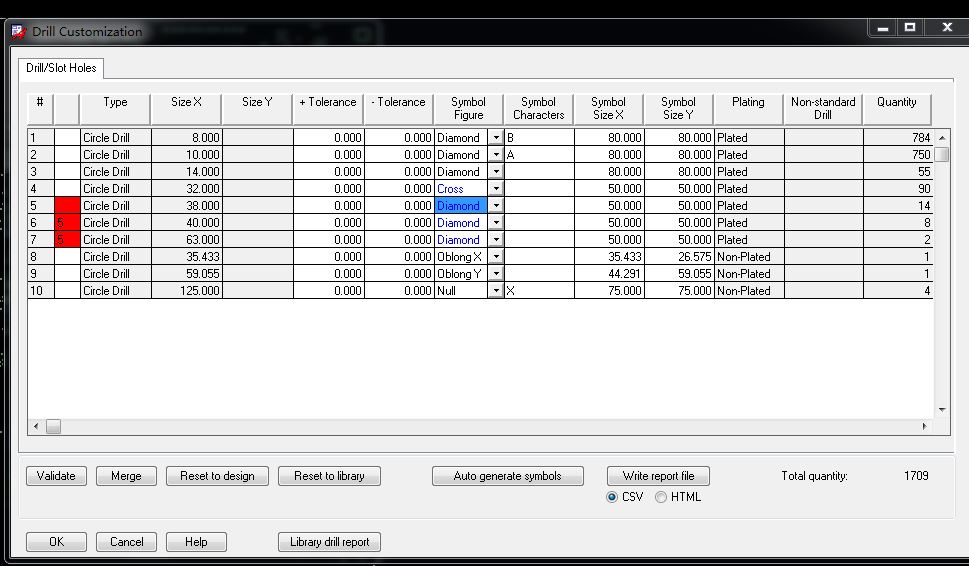

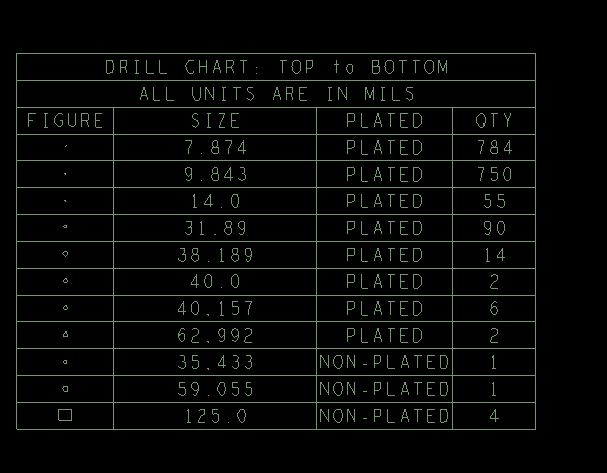

见图片




最好不要切换单位!

有什么方法能整体更换VIA吗?

重新输出还会偏么?

tools -->replace-->选中需要替换的via然后选择使用新的via

只有试试才知道了

我个人觉得应该没问题,仅个人觉得哈,机械钻孔本来也有2mil的偏差,0.13mil的误差,可以忽略不计。

感觉不好

在误差范围内

设计过程中最好不要换单位,
如果需要换MM定位或做其他什么的,建议另存为一版本MM的,定好后导到MIL版本的去就好了

学习了

没关系的吧
