CLK与DQS要等长吗?

录入:edatop.com     点击:

大家来说说CLK与DQS要等长吗? 有的说DQS不能比时钟长,有的说DQS不能比时钟短,我现在有点晕了,上来问问懂的人。
假设,我要求时钟比DQS短不超过3500,长能超过500,那么在规则中能做到吗?

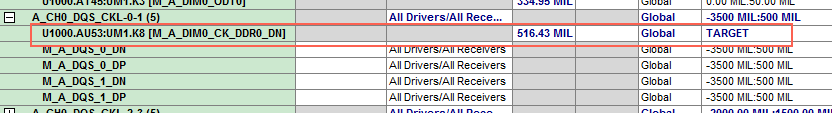

以时钟线为TARGET .我要怎么写规则?  Delta= -3500  Tolerance=500
我这样写对吗?


可以设的,DQS以CLK为基准,在-3500到500之间,可以这样设置,Delta=-1500,Tolerance=2000,即可满足要求。

欢迎讨论

不需要

一般不做要求的吧
你看你的芯片是否有要求?
Delta 变量增量   TOlerance 误差 是+-的
另外觉得小编你的TARGET选择有问题?你到底是要长还是短啊? ?
像这种范围这么大的,一个网络(差分时钟对内等长可以当做一个网络)不是在正区间,就是在负区间,找到目标线,让他最长或者最短范围内就好了,然后看情况绕如果长,那就设置长500的,如果短就设置3500内的  ,不可能两边都占的

一般情况下,CLK与DQS不用等长

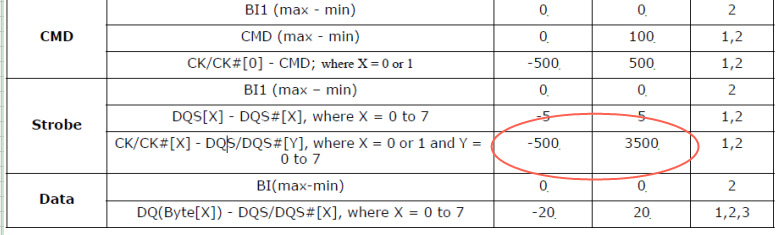

设计规范上有这样一个要求。所以我做规则时也想做这种两边兼顾的。好像是不能实现。


看有没有自动调节功能
