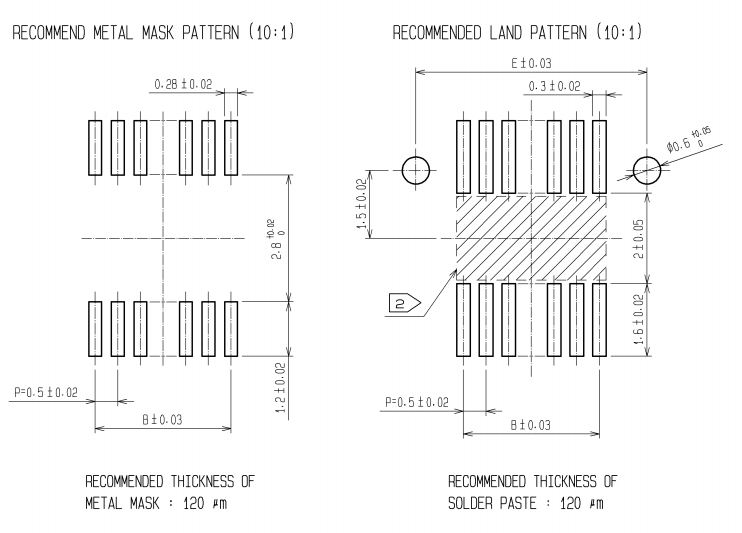

metal mask pattern和land pattern

metal是钢网

metal就是焊盘，land就是去阻焊层

下面不是 标注了吗， MATAL是焊盘，LAND是SOLDER

那solder比焊盘大那么多，看着不大正常，有什么作用呢?

没必要按照给出的SOLDER,我一般SOLDER就单边扩大2mil,有些人会扩大4mil。看板厂工艺。
之前公司SOLDER和焊盘一样大，规范上说明SOLDER不要盖住焊盘。

那就按第二幅图做pad，钢网的宽度按第一幅，长度按常规的来

第一幅是PAD就是做出来后的焊盘大小.....第二幅是SOLDER，就是需要比实际焊盘大一些的，，按照第一幅图做PAD啊，别看错了。

本来沙发已经说了metal 是钢网了， 后面跟帖的还误导小编
metal mask就是钢网，也就是一般说的paste mask；
Land 就是焊盘，
下面的注释是推荐掩膜厚度的。

这些贴片焊盘常规做法一般做的钢网和盘等大的，开阻焊比盘大，也就是等于比钢网大了啊。
可以看大小啊  而且下面还有标注的呢

个人理解图二是焊盘大小 图一是钢网大小，但也不一定要绝对按照建议尺寸建封装吧
