求助:allegro字符大小设置多少做板出来比较合适

录入:edatop.com     点击:
allegro字符大小设置多少做板出来比较合适,我现在用的字符大小做出来的丝印不够清晰

跟板厂的加工精度有关。同样的字符,不同厂家做的效果很不一样

工厂说最小4mil这种情况下设置多少一般

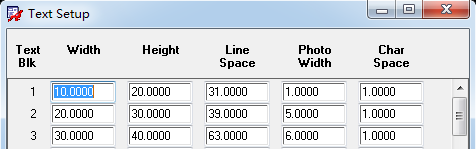

我自己常用的字符规范,给你参考下。2号和3号做出来都清晰可见,看空间而定,如果板子有空间摆放丝印当然3号大一点印出来更清晰些,如果板子密度大就用2号字体。1号字体用于装配图!


谢谢啦

学习

FYI


仅供参考


用4楼的2号字体差不多了

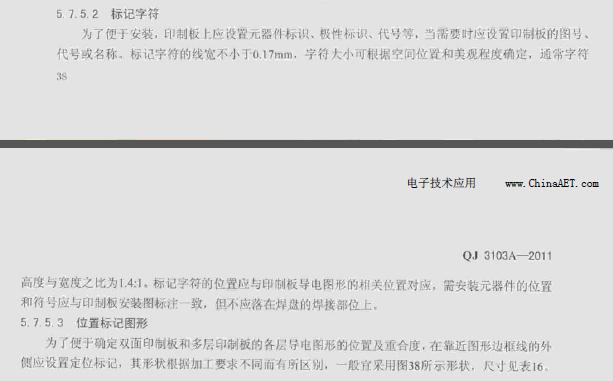

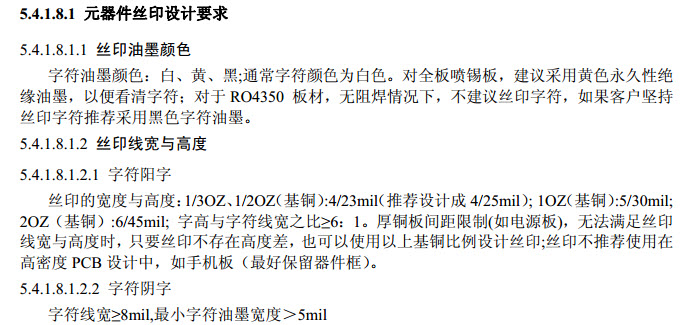

标准不一,附图参考


谁有设计标准上传一下

感觉没什么标准的,你可以设置大也可以的啊,主要是看的清楚,符合工艺最低要求就行了吧
