ORCAD导出网表报错
录入:edatop.com 点击:
Spawning... "D:\Cadence\Cadence_SPB_16.6-2015\tools\capture\pstswp.exe" -pst -d "F:\DSN_FILE\JB_762G_COMBOARD.DSN" -n "F:\DSN_FILE\allegro" -c "D:\Cadence\Cadence_SPB_16.6-2015\tools/capture/allegro.cfg" -v 3 -l 31 -s "" -j "PCB Footprint" -hpath "HPathForCollision"
#1 ERROR(ORCAP-36055): Illegal character in \jb_t508a(q)&e308(q)_comboard_v1.2_141111\.
#2 ERROR(ORCAP-36018): Aborting Netlisting... Please correct the above errors and retry.
ORCAD导出网表时显示上述错误,我找了下,不知道这个错误是在哪里的,要如何去解决,希望有大神能帮忙解答下,谢谢
#1 ERROR(ORCAP-36055): Illegal character in \jb_t508a(q)&e308(q)_comboard_v1.2_141111\.
#2 ERROR(ORCAP-36018): Aborting Netlisting... Please correct the above errors and retry.
ORCAD导出网表时显示上述错误,我找了下,不知道这个错误是在哪里的,要如何去解决,希望有大神能帮忙解答下,谢谢
有非法字符
可是我不知道他说的这个东西在哪,还是说某个封装里面有这个非法字符,要怎么去改
:):)
jb_t508a(q)&e308(q)_comboard_v1.2_141111这个东西在哪里?应该不能用()这一类的符号
有非法字符 括号,点,应该不能用吧
很明显有非法字符哦
谢谢,可是我的文件名里面是没有这些符号的啊,不知道他提示的是哪里
没有找到这个

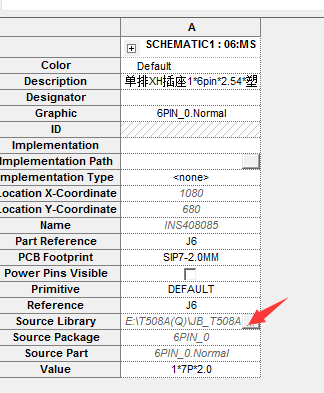

就找到图片上这个地方,要怎么改呢
封装名有小数点,改下划线看下
把报错的问题解决
法字
