关于板框复铜，为什么板框被铜复盖掉了呢？
录入：edatop.com 点击：

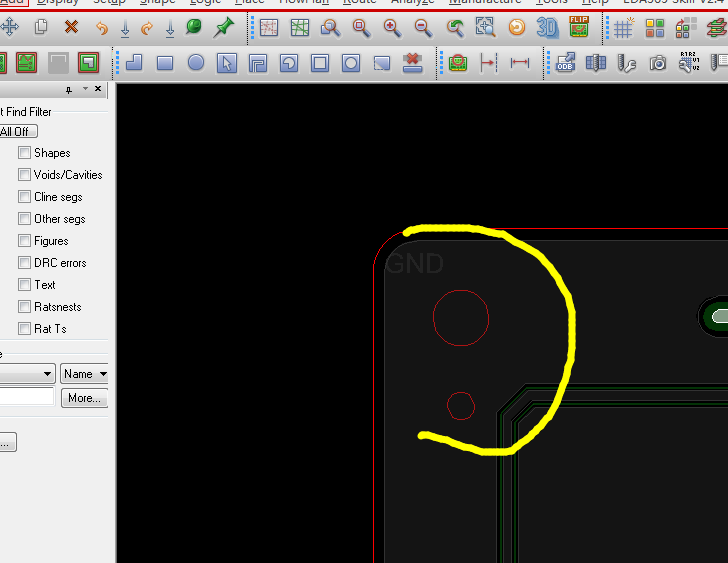

你们好，为什么这个ALLEGRO, 这两板框钻孔被铜复盖了呢，怎么不像PASD 一样，板框钻孔铜都不能复盖呢?在哪里设置呢?
板框没有属性，是这样的。需要在板框处加routing keepout
allegro跟Pads不一样，不是以板边来避铜，而是以routing keepin和routing keepout来避开铜箔
可以手动放个器件孔
既然是两个软件，必然会有所不同，一楼正解
需要在板框内增加routekeepin，在定位孔外面增加routekeepout
这个样是可以的
板框没有属性，是这样的。需要在板框处加routing keepout
哦，刚学的不知道呢
谢谢，不加做板出来也没事，我打板回来了
哈哈是的，只是习惯问题
