allegro推挤问题求教
录入：edatop.com 点击：

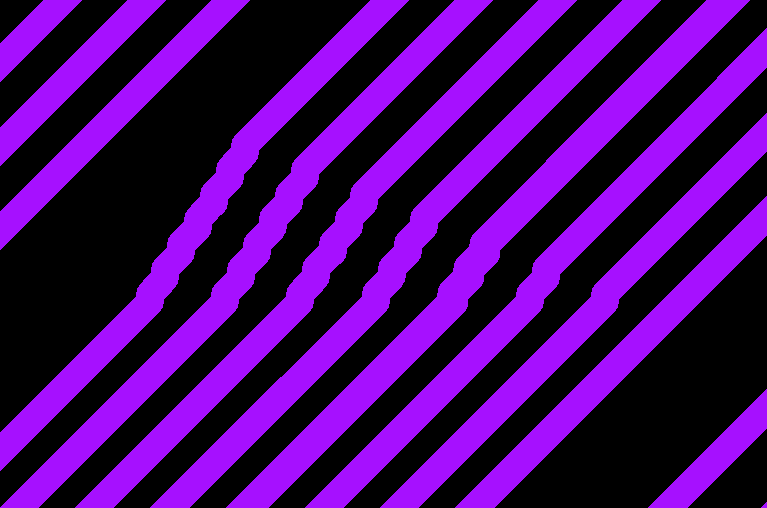

如图，推挤修线出现如此情况是什么原因，
先谢谢各位
先谢谢各位

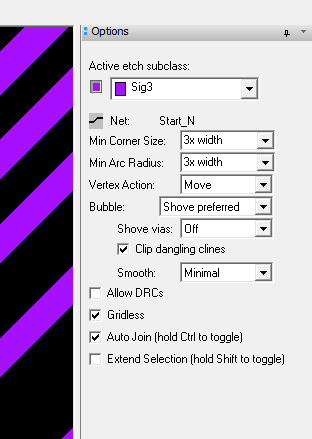

你执行推挤命令时的options是怎么勾选的?可以尝试一下其它选项。
试过多次，都是这样，我也不知道怎么回事
最里面第二那根线不是直的， 感觉你是否是在不同规则区域推挤的?可以看到下面的间距小，上边间距大，
另外换中方式推挤看下
打开约束管理器，areas>constraint region勾选一下该层面，看看是不是设置了区域规则。
确实如此，谢谢
可以看到推挤的地方的间距比下面平行的地方的间距是大的，
很明显规则不一致，导致推的时候第二根线折了，后面就跟着一起折了
拉面。
一般不用推挤，会死人的。
