ALLEGRO 为什么焊盘这么难对齐呢？

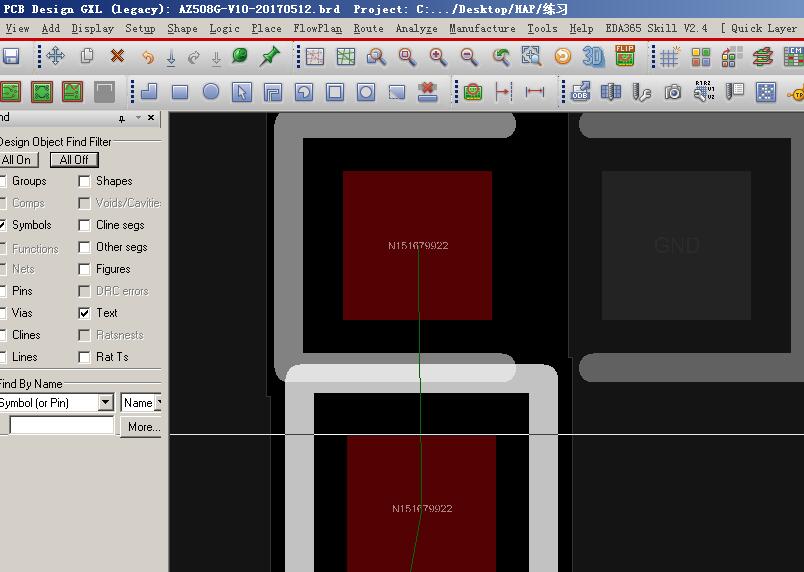

回为我的封装是从PADS 导过来用的，结果碰到一个问题，有可能是 在PASD 做封装时，它的焊盘没有放在格点上面，现在导到ALLEGRO 焊盘真的不好对齐，对于布局射频，对齐是一件很重要的事，尽管我把栅格设到了1MIL 都很难对齐，大家有什么好的办法哦，好的建议吗?一直都不知道怎么处理这个问题

不要弄太小的格点，用5就OK，抓焊盘PIN  放格点上

格点是用来对齐的话，不代表就要弄很小，弄很小很难对齐，因为你手一抖就偏了，你放的时候步进很小，偏一点你都发现不了反而大格点更容易对齐点，你手怎么抖动都很明显，很容易放对齐格点上，小格点对不对齐肉眼看的还麻烦
一般布局用大格点，走线用小格点

我看你菜单有SKILL ，你也可以用SKILL的啊

这样好像是可以 ，但是SIKLL 这个功能怎么不起作用

这个上次弄了一下不起作用呀

我以前难对齐都把他设到了1，很痛苦的

也可以量一下偏移量，  敲坐标的啊

那这样多费时间呀

布局模式下Placementedit下，框选器件，点击鼠标右键，调出AlignComponents即可进行相应的对齐了；
百度一下就知道了。

我是要焊盘对齐呢，不是元件呢

这种情况下，一般可以另外化一根直线当作辅助，再移动焊盘。 直接对齐焊盘的还没怎么见过。

这样也行呀

射频的电容与电阻、电感除非封装一样否则很难对的一样齐的，手动ix移动对齐或者连线走成line off无角度的也可以

不抓封装，抓PIN放就很容易对齐啊
