请教allegro 添加过孔文件不显示焊盘的问题
录入：edatop.com 点击：

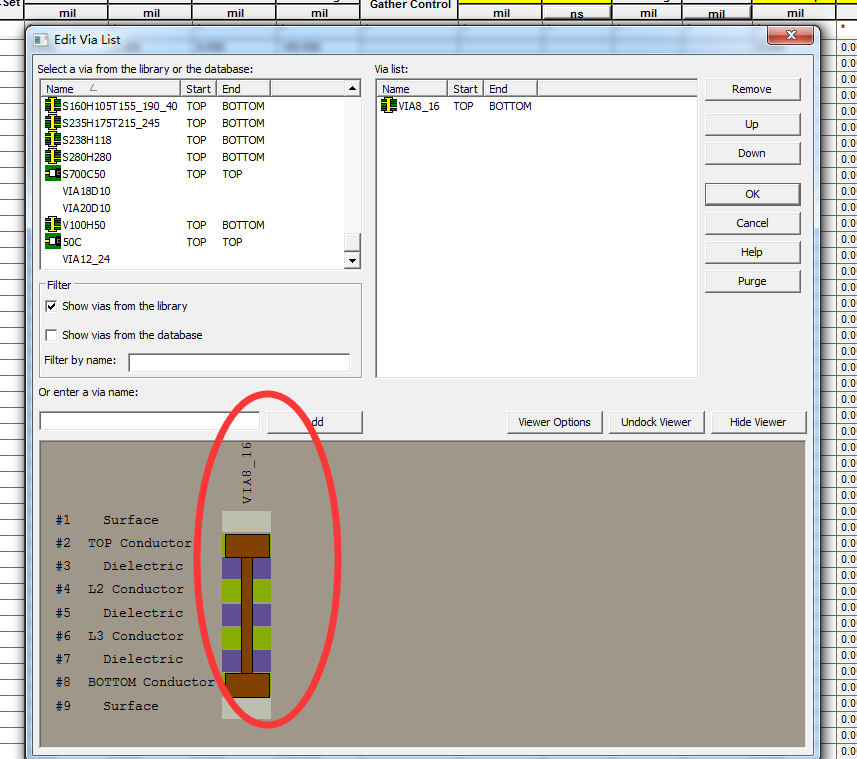

我添加了一个过孔焊盘VIA12_24到library ,但是via list中显示文件有添加进来，但是没有焊盘是怎么回事?
VIA8_16是有焊盘的，VIA12_24却没有焊盘
VIA8_16是有焊盘的，VIA12_24却没有焊盘
编辑下，把PAD叠层中只保留TOP ,DEFAULT,和BOTTOM看下行不
请看下你的版本是否兼容?你的FLASH是否也一起放进去了?
估计是没有FLASH
同意楼上的，FLASH没有的话也是显示不了的
而且有时候不知道是什么原因，你还得重新打开再保存一下就会好的
可以不要flash 是你的焊盘的层设置有问题 ， 顶层或底层的antipad 设置有问题
