GBR中钻孔显示异常

录入:edatop.com     点击:

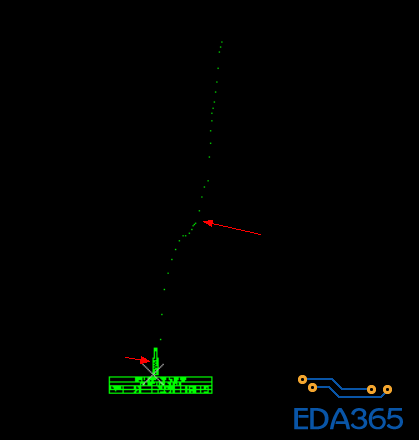

这是CAM 350 里面显示的,GBR中钻孔显示异常,我PCB才那么小,DRL钻孔都超出去,而且位置分布与实际也不一样,应该不是精度问题。到底是什么问题。其他板出GBR没问题。是BUG?


精度问题

不是精度问题吧?精度不一致最多就是大小不一样,但是排布是和实际一样,不像这个一段弧线那样。

你在看看你的gerber文件
一般这样 的  基本都是精度引起的

精度问题

精度问题

手动调下精度试试。

gerber精度和cam精度设置成一样,一试便知

精度问题

说了不是精度问题,是BUG

精度问题

精度问题
