晶体负载电容布局
录入：edatop.com 点击：
1.一般四脚的晶体，我是习惯放在晶体和芯片之间

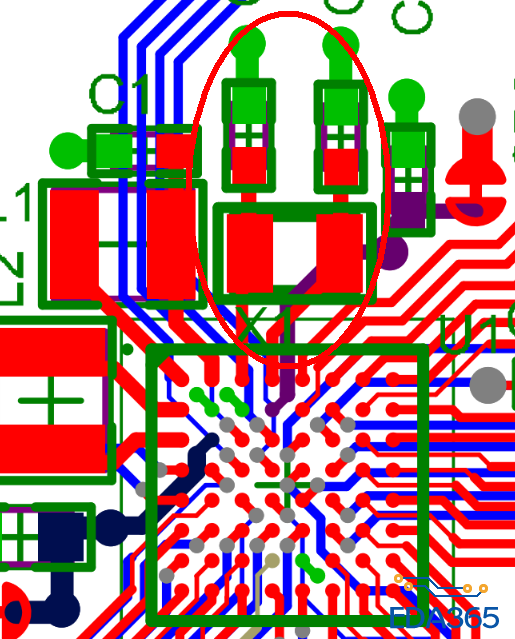

2.今天遇到两脚的晶体，参考板设计，负载电容放到外面去了。
这里就想问一下有什么区别，哪种好。
2.今天遇到两脚的晶体，参考板设计，负载电容放到外面去了。
这里就想问一下有什么区别，哪种好。
没什么区别 一样的
鄙人觉得，任何板卡都有问题，参考版只是大方向的参考。还是建议将负载电容放在晶体的芯片之间并靠近晶体放置。 个人观点觉得 虽然电容都有滤波半径，但参考版那样放置滤波效果不好。
头次听说滤波半径，学习了
是有这个说法的
