动态铜不避让np孔（没有网络属性，不镀铜的孔）
录入：edatop.com 点击：

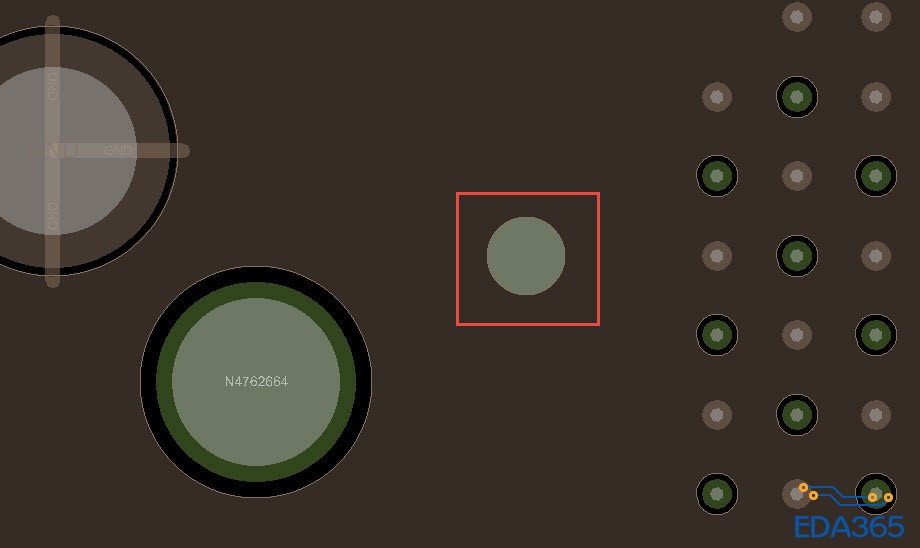

为什么动态铜不避让np孔（没有网络属性，不镀铜的孔）?其它有网络属性的都避让好好的，这是怎么回事?
以前画过类似np孔的，都避让了啊，constraint manager里面的shape to hole 也设置避让了。

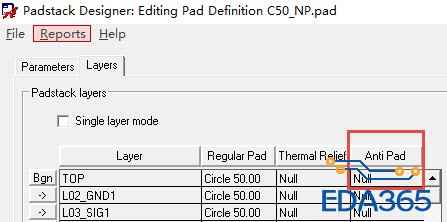

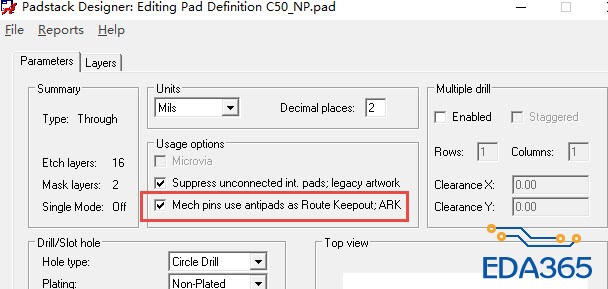

找到原因了，这个np孔在Pad_Designer建立的时候勾上了Mech pins use antipads as Route Keepout;ARK，而anti-pad设置为NULL（应该默认是0）。
所以，以后建立np孔的pad的时候，以下的做法应该二选一（目前还不知道哪个好）：
1、不勾选Mech pins use antipads as Route Keepout;ARK的话，anti-pad的值可以不设置（NULL），动态铜避让的距离应该就是你在规则管理器里设置的shape to hole的值（如果anti-pad设置了值应该也不会有问题，我猜应该是哪个值大按哪个避让吧）；
2、勾选Mech pins use antipads as Route Keepout;ARK的话，anti-pad的值必须有值，动态铜避让的距离应该就是你设置的anti-pad的值。
把铜皮update一下
画一个禁布区
试过update铜皮，不行
如果这种孔比较多呢?或者漏掉哪个孔呢?挨个画禁布毕竟不是长久之计。我画上个板子的时候这种情况能够自动避让，不知道为什么这个板子不行，没找出哪里有问题。
发PCB出来
公司的在研产品，发PCB出来不合适啊
哈哈。不合适。
你有没有遇到过这个不避让的问题?求赐教啊
update

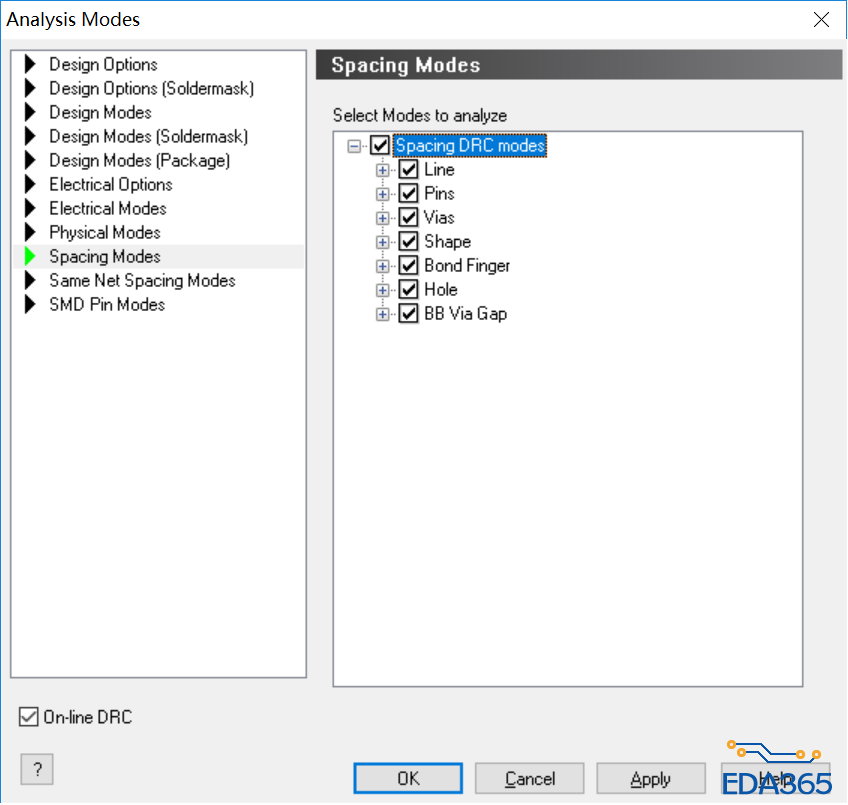

参考附图，设置下Hole到其它的Space
update之后也不行
你说的这些设置都设置过了，也不行
你看下规则管理器里设置的shape到hole的间距是多少。
我在规则管理器中设置的shape to hole距离是15mil
