PCB双面焊盘封装怎么弄

录入:edatop.com     点击:
就是想做一个封装,类似金手指,正面3个贴片焊盘,反面2个贴片焊盘,BOTTOM面焊盘怎么添加,那个PAD编辑器,按了single layer之后就默认只是TOP,怎么改成BOTTOM。

你需要分两种pad来建,正面的用正面的pad,背面用背面的pad,建背面的pad不勾选single layer就行了。

我后来也是这么解决,不勾选single layer。top层选成零。但是后来找了其他人的一个pcie子卡的封装,发现它的single layer居然是bottom层的,怎么弄?


新建的时候不要勾选single layer,只填bottom面的焊盘信息,top层空着,填完bottom面再勾选single layer,就只剩下bottom了。

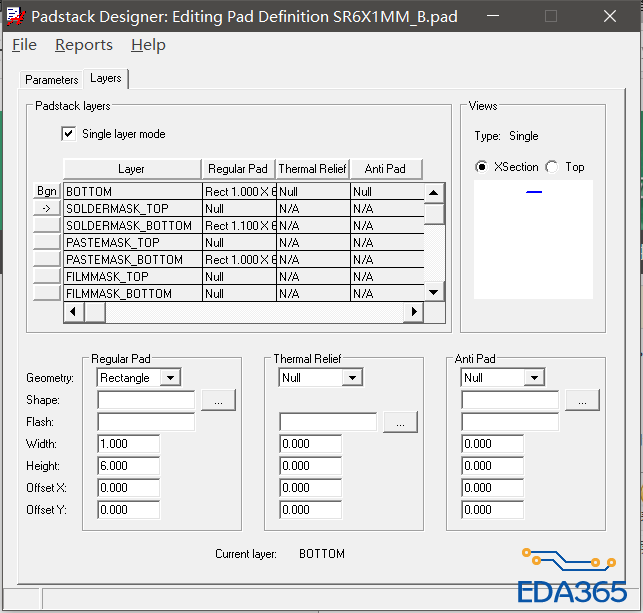

我懂你意思,但是其实勾选也可以,我截图那个怎么弄

你说的那个图,就是勾选了single layer,然后把begin layer的名字改为bottom了,改end layer好像改不了,把焊盘正确的建好就行了,不用太纠结。
