铜皮与焊盘之前距离的求解

录入：edatop.com 点击：

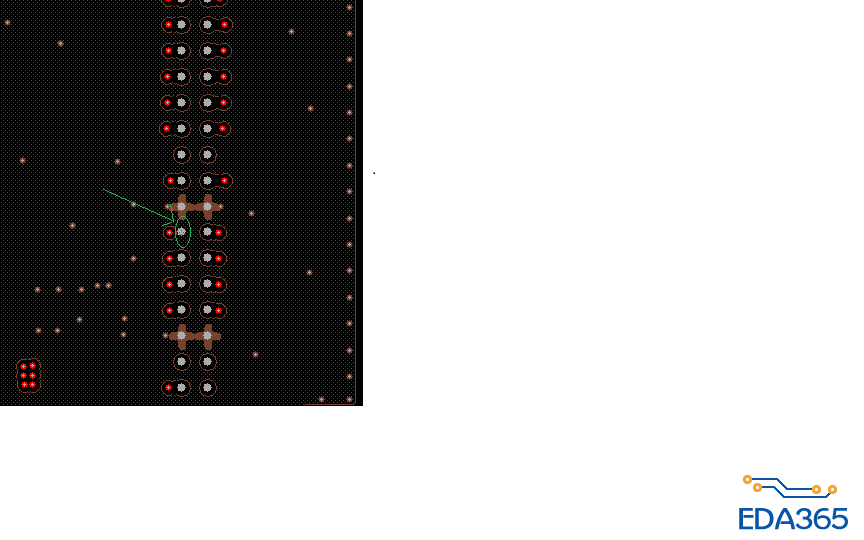

用了很多年allegro软件，今天碰到了一件奇怪的问题，软件出霸个了，竟然铜皮与焊盘不会避开，那么多焊盘都避开了，唯独就这一个没有?如图1

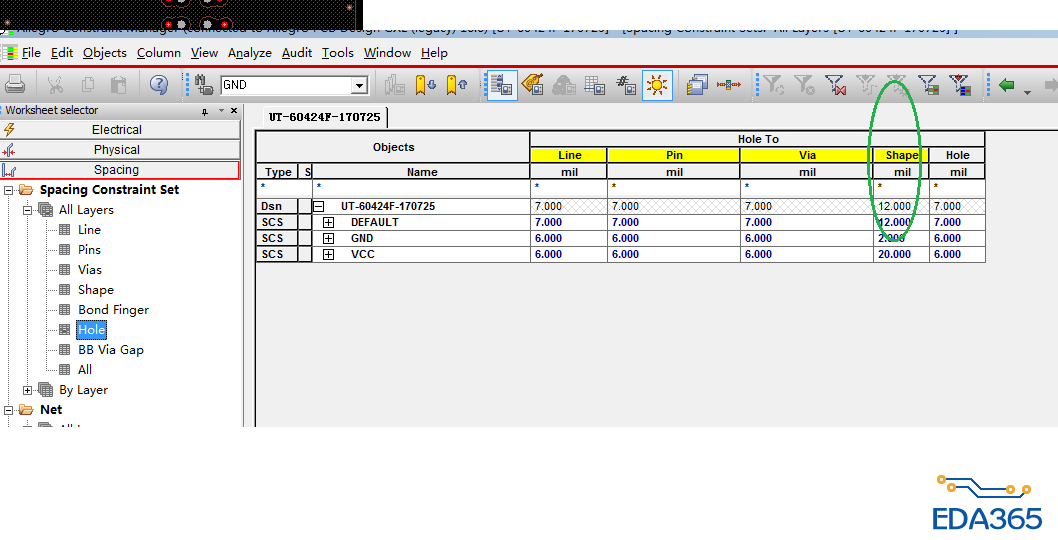

在规则有设置了孔与铜的距是12mil,这是没有问题的，如下图

问题是：DRC也运行了很多，一般多运行几次都会避开，可这个焊盘与铜就是不会避开，非要要我把铜移开重新覆盖一下才会避开，这让我很难理解。望求解?

smooth

选的是smooth，这个问题首先是要知道的，不是这里的问题

铜皮变为静态的了，怎么避让

先转铜态再转静态，还有一种一个个去挖

有过期铜皮吗?

没有，只有一块

软件BUG

不避有没有DRC呀,应该是设置问题.

这个VIA的网络是什么

我也遇到类似情况，某个位置的铜皮不避让，问下后面找到问题根源了吗?

这一般动态静态铜皮转来转去就会这样

孔的网络是信号，铜皮是地，现在信号与地短路了

没有转过，一直都是动态

设置上没有问题，如果是设置问题，可重新移动铜再覆盖就不会避开。
