Allegro中怎么判断器件是放在顶层还是底层

录入:edatop.com     点击:
新学Allegro,请教大家:怎么判断PCB中一个器件封装是放在顶层还是底层?

查看器件信息

总是会有的

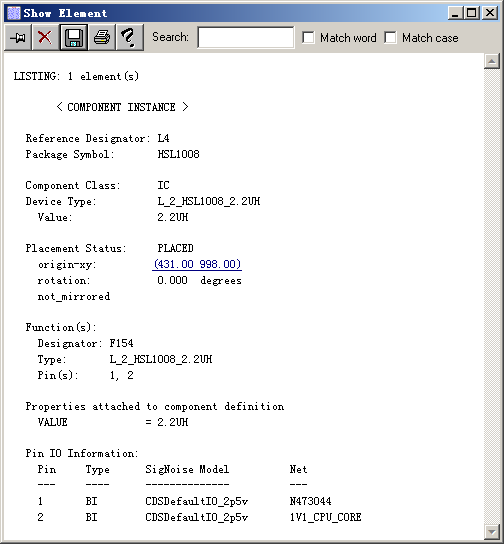

为什么我的显示是这样?


你是show的text吧

not_mirrored

赞~~~  这都被你发现了

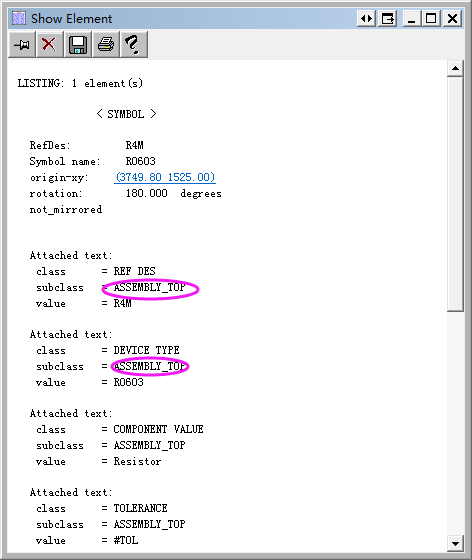

show element命名下,Find过滤器中只选symbol,再点器件看看。

最直观的就是只打开top层,看到了就是top的。没有看到器件的话就是bottom层的。

路过看看

可以看Cadence_Allegro视频教程100讲视频喔,里面有详细讲解,
链接:http://pan.baidu.com/s/1jI1GSEa 密码:wq5t

可以看Cadence_Allegro视频教程100讲视频喔,里面有详细讲解,
链接:http://pan.baidu.com/s/1jI1GSEa 密码:wq5t

路过,

这个,根据焊盘或者丝印颜色就能判断吧?

简单实用的是把元器件的丝印定义不同的颜色,这样你只要看见丝印就能知道在那一层了。或者焊盘也可以。
