Allegor画圆形走线的方法
录入：edatop.com 点击：

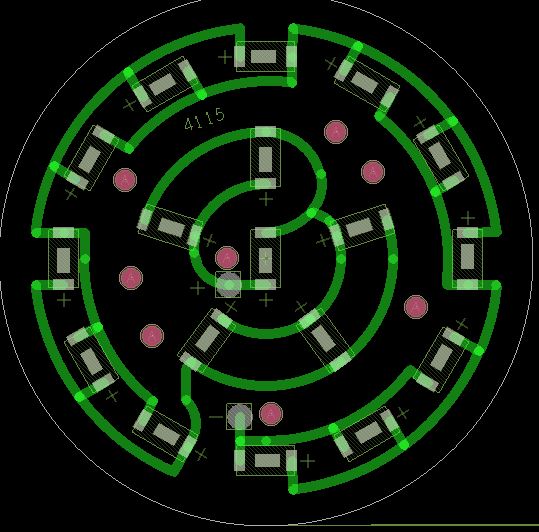

画圆形走线的方法：一种是走圆形线直接过焊盘，这种只要查看正X或Y方向的焊盘坐标值，通常用这个值至少除以4作为走线栅格点的点距值，然后从正X或Y方向开始走线即可。另一种是圆形走线不是在焊盘上，那么确定好圆形走线的半径，用这个值除以4作为走线栅格点的点距值,其它同第一种。以上控制面板上选arc角度off.坐标原点在圆板中心点。
高手啊。
有点绕晕， 应该举个栗子
有点像太极图高手。
一脸懵比 没看到
实在是不想看这样的图形
哇塞~
充满了艺术感，厉害厉害~
器件摆放成圆形也不容易啊！焊盘引线出来接近直角了。这样的线实在难画，这方法还真没看懂啊！
意义何在，为了好看，好多直角走线，信号质量会下降的！
这种线是怎么走出来?
这是要干啥?
直流恒流，没什么信号哈，这种板很多的
说明你不会用到这种方法，不必学。
