各位大侠有好的方法吗,我知道CAD很容易实现,但是这个Allegro镜像就到底层了。

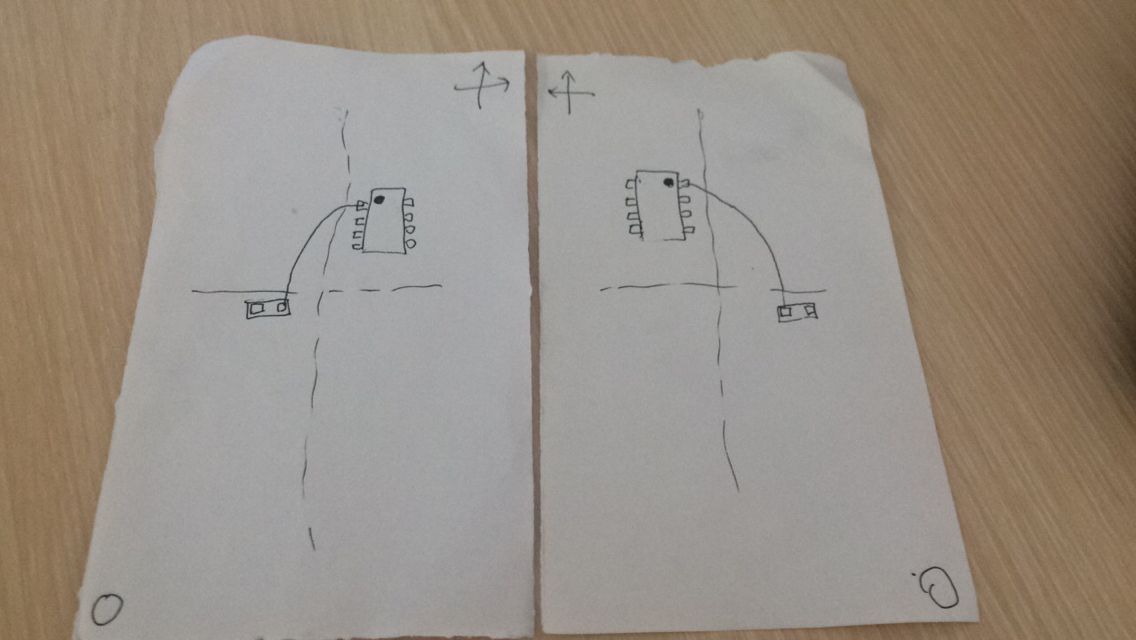

左边第一块板子画好,像通过镜像画好第二块板子


你不就是想做两个对称的PCB么?直接改gerber!在cam350中把第一块板子出的数据,全部对称翻转,然后发给板厂制板,做出来就是对称的了!

flip

你想干嘛?这在allegro里面肯定没法实现的,PCB绘图软件里面有连接性关系,还有封装限制,你这样就相当于改变了封装形式了。而CAD是没有电气连接性关系的,所以可以随便翻!我有个其它办法!想不想学?

没有打到这个命令

PCB是多维的,不好实现,请指教

有什么好法可以说出来听一听吗?

你一个器件能像左边那个贴,还能像右边那个那样贴吗?你这个是违反逻辑的,除非这是两种封装的器件,在allergro中,你要在同一层,就只能有旋转,因为你的器件不可能在同一层实现镜像的贴法,所以allergro中器件镜像肯定直接就换层了、

那贴片数据如何出?

出不了,只能手焊。

资料可以做对称翻转,但是封装这些全都错了

可以把原版的资料坐标文件出出来,然后也按规律镜像修改啊!虽然说要一个一个改,但是怎么也比你重新layout个板子快吧?

可以把原版的资料坐标文件出出来,然后也按规律镜像修改啊!虽然说要一个一个改,但是怎么也比你重新layout个板子快吧?封装错了怎么了?明确告诉你了,你想在allegro软件里实现你这个要求,几乎不可能!所以只能另辟蹊径了 哦!

我现在想了一个办法 1.结构左右镜像,2板子上的所有东西都左右镜像,这样就OK了,不知道可行不可行,我在简单的板子上觉得可以

在工具栏里,3D那个图标右边那个图标。
