allegro走线时右键怎么没有放置VIA的选项
录入：edatop.com 点击：

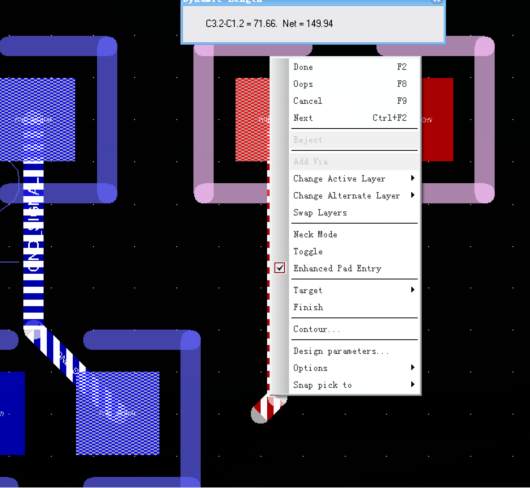

今天有时间玩了一下allegro，allegro走线时右键怎么没有放置VIA的选项呢，走线双击也不能自动放置过孔换层，请大神看看咋回事，是我库问题还是别的设置问题

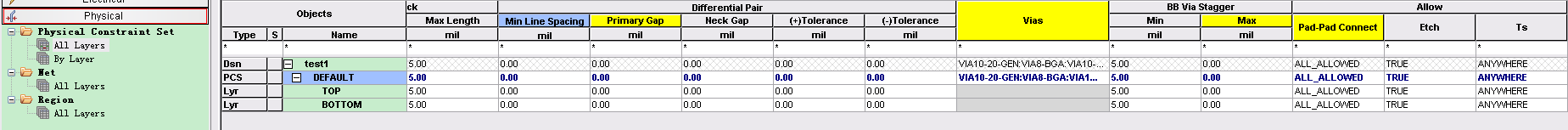

忘记上传过孔设置的图片了

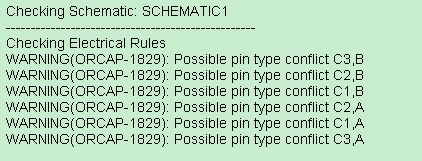

还有原理图进行DRC检查的时候老是有WARNING，是怎么回事
看不懂。

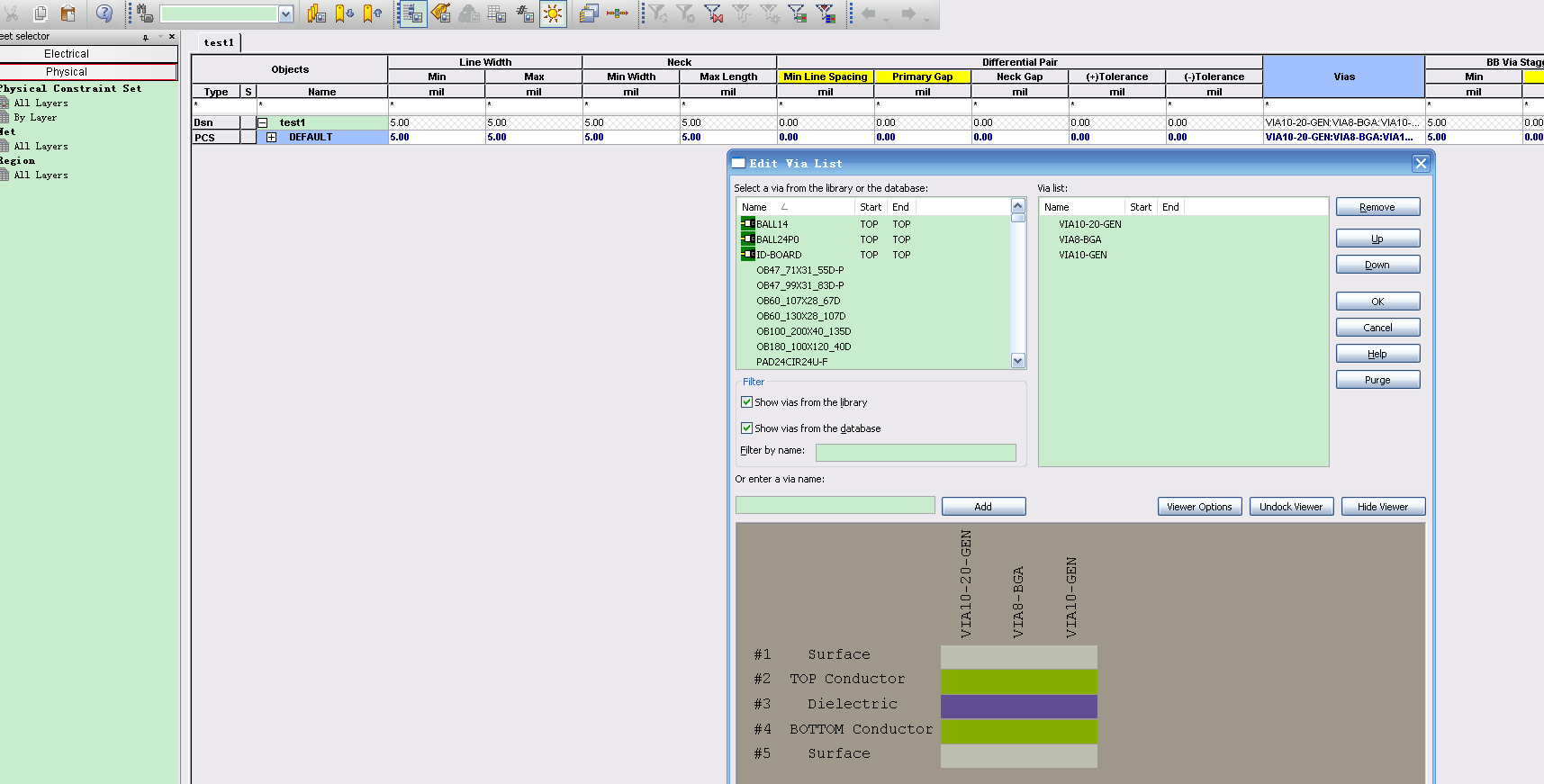

孔有问题，你都没有加孔，正确加载是这样子的，如图所示，还有你的图里面前面有标识的，你现在是假孔，你看下你库里面的孔是否缺少文件?
这个我后来知道原因了，用的别人的PCB导出来的通孔和过孔类的焊盘不完整，少了FLASH。allegro也真是有点坑爹，FLASH竟然导不出来的
过孔可以不设置flash吧。直接删掉。又不是器件孔。
这个应该是原理图建symbol时电容的两个pin属性冲突。
