铜皮处理
录入：edatop.com 点击：

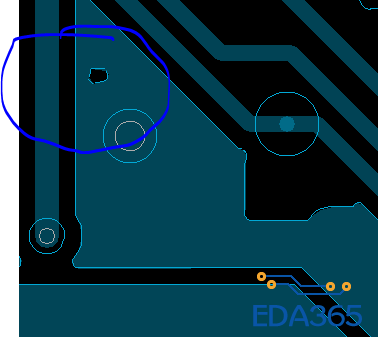

铺的铜皮里面，有一点没有铜皮，如图，怎么处理?
Shape-->Manual Void/Cavity-->Delete, Find Filter 选中 Voids
你这个铜皮不是新铺的吧?你看右侧都不规则，估计之前做过孤岛删除了吧
是的
重铺不就好了，除非你加route keepout了
删除 void 也可以
大神，怎样删除?
显示出VOID 删除之
看样子应该是从静态铜皮转过来的，最好删了重新铺
重新铺?静态铜皮转过来，会引起什么后果吗?
过来看看，学习学习！
重铺试一试
