ddr等长问题
录入：edatop.com 点击：

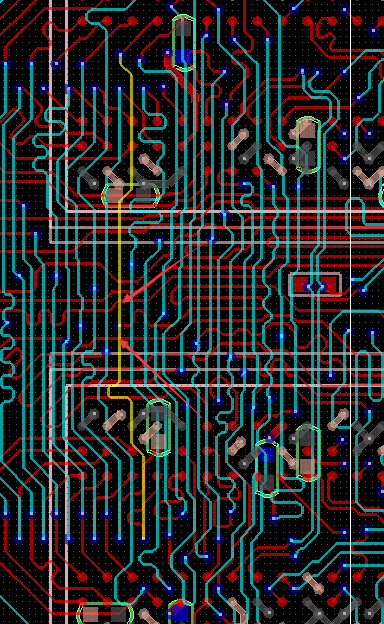

在T型结构的双ddr走线当中，t点到两个ddr走线需要做到等长吗?如果需要等长公差是多少?如图所示。
要等长，一般address线误差100mils，
要等长，一般address线误差100mils，
要等长，一般address线误差100mils，
要等长，一般address线误差100mils，
要等长，一般address线误差100mils，
，以为电脑卡了，不小心回复多了；
当然要等长，你把孔达到两个器件中间的话走出来的线自然是等长的，反之自己去绕等长，0mil最佳，5mil以内
当然要等长，你把孔达到两个器件中间的话走出来的线自然是等长的，反之自己去绕等长，0mil最佳，5mil以内
总长误差正负25MIL 分段误差正负5MIL
ddr2需要等长，ddr3不需要，但ddr3一般走菊花链
需要等长，T点到两个颗粒的分支等长做的比较严格，做到+/-1mil，T点到主芯片误差可以放宽到10-25mil都可以
可以等長是最好的，若沒辦法，就算一下速度要多快，再決定誤差長度即可！
