Allegro铺动态铜不自动花焊盘连接
录入：edatop.com 点击：

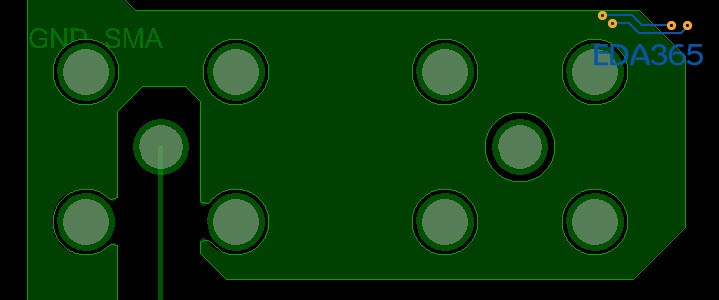

如下图，铺完动态铜后不自动与同网络的PIN连接，设置都对着吧。
原来是可以自动连接的，后来又一次改成静态铜后就不自动连接了，删掉铜皮后重新铺动态铜也不行。
谢谢大家参与，我自己找到原因了，网络什么的都没错，是很弱智的问题：我铺铜的地方在routekeepin之外。

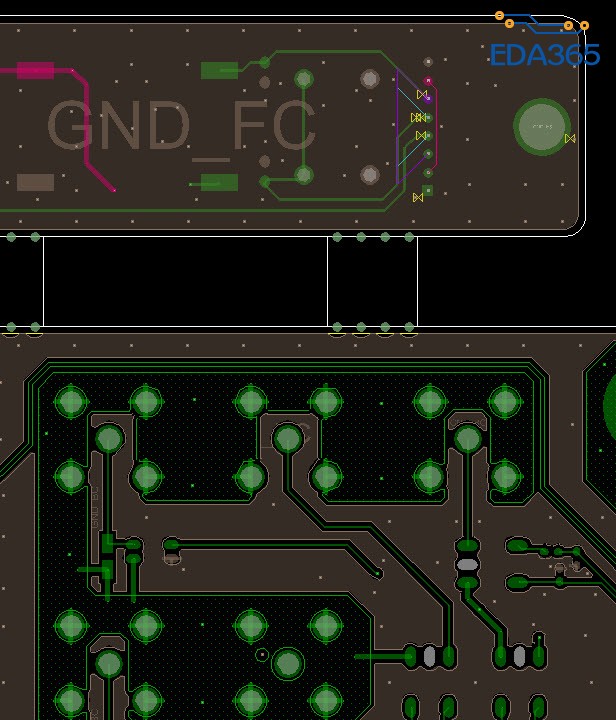

我这个板子是两个小板拼在一起的，两个板子各有完整的outline，由于只能存在一个routekeepin，我画其中一个板子的时候，就把另一个板子的routekeepin删掉再画当前板子。
早上我画下面那个板子的时候routekeepin是在上面那个小板子里的，所以铺铜的区域在routekeepin之外，这种情况是不会自动连接上的，希望大家引以为戒。
要设置网络
他上面有显示ＧＮＤ网络
这么奇怪?确定铜皮和pin网络一样?
多谢分享经验~~~~
很好的经验分享哦。谢谢！
要设置网络
小编好心人啊
好心的小编。
