关于PCB板中显示钻孔DIP pin1显示的问题。

上图是我做的一个二极管封装，pin1是方焊盘的通孔焊盘，不管怎么弄都不显示其中的钻孔。

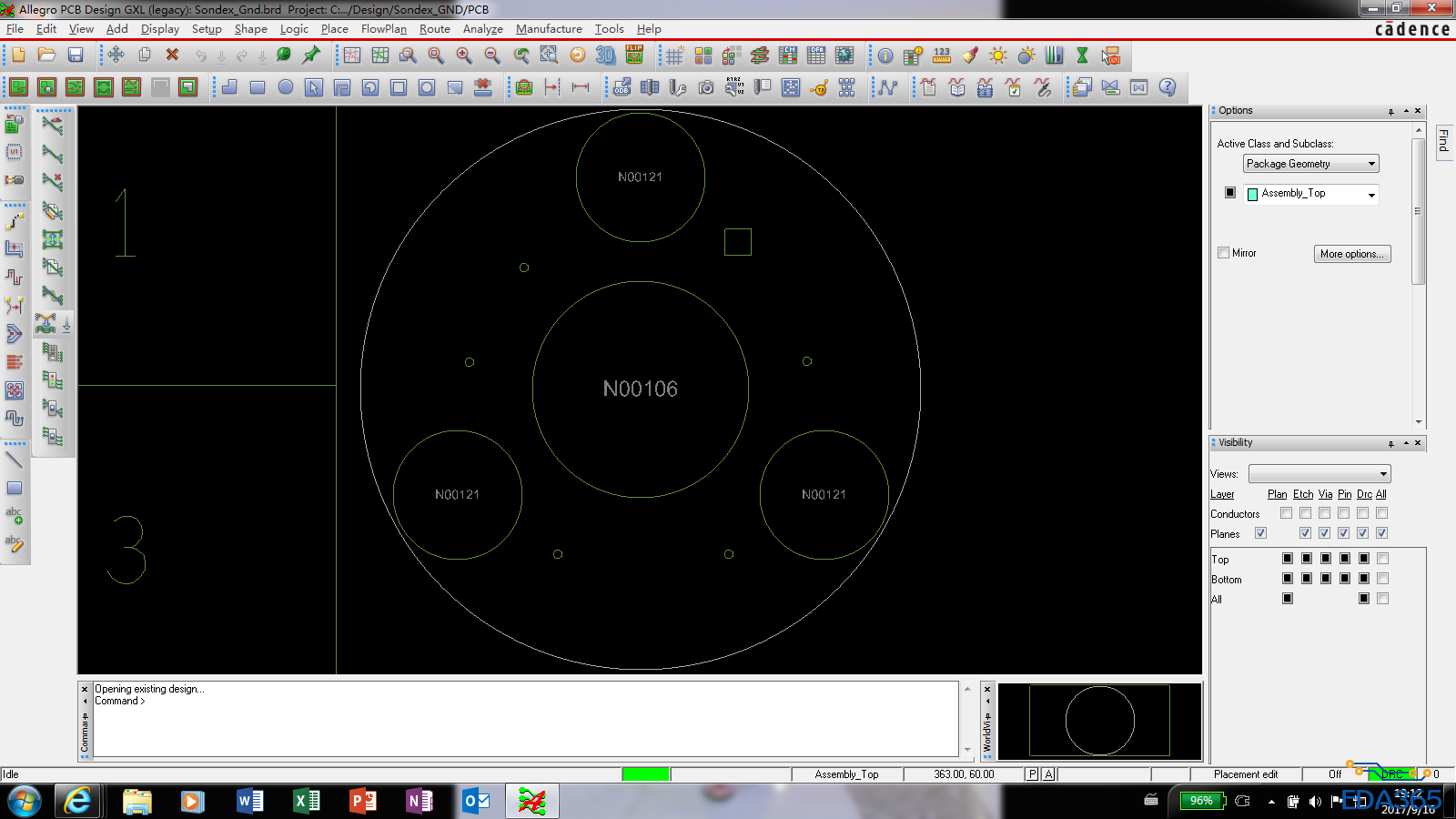

这是在印制板中准备生成钻孔文件的显示画面，还是其中电路中二极管pin1脚是整个板子唯一一个方焊盘，但是钻孔也显示是方的，不知道对不对?

这个是我自己做的方焊盘文件1

方焊盘文件2

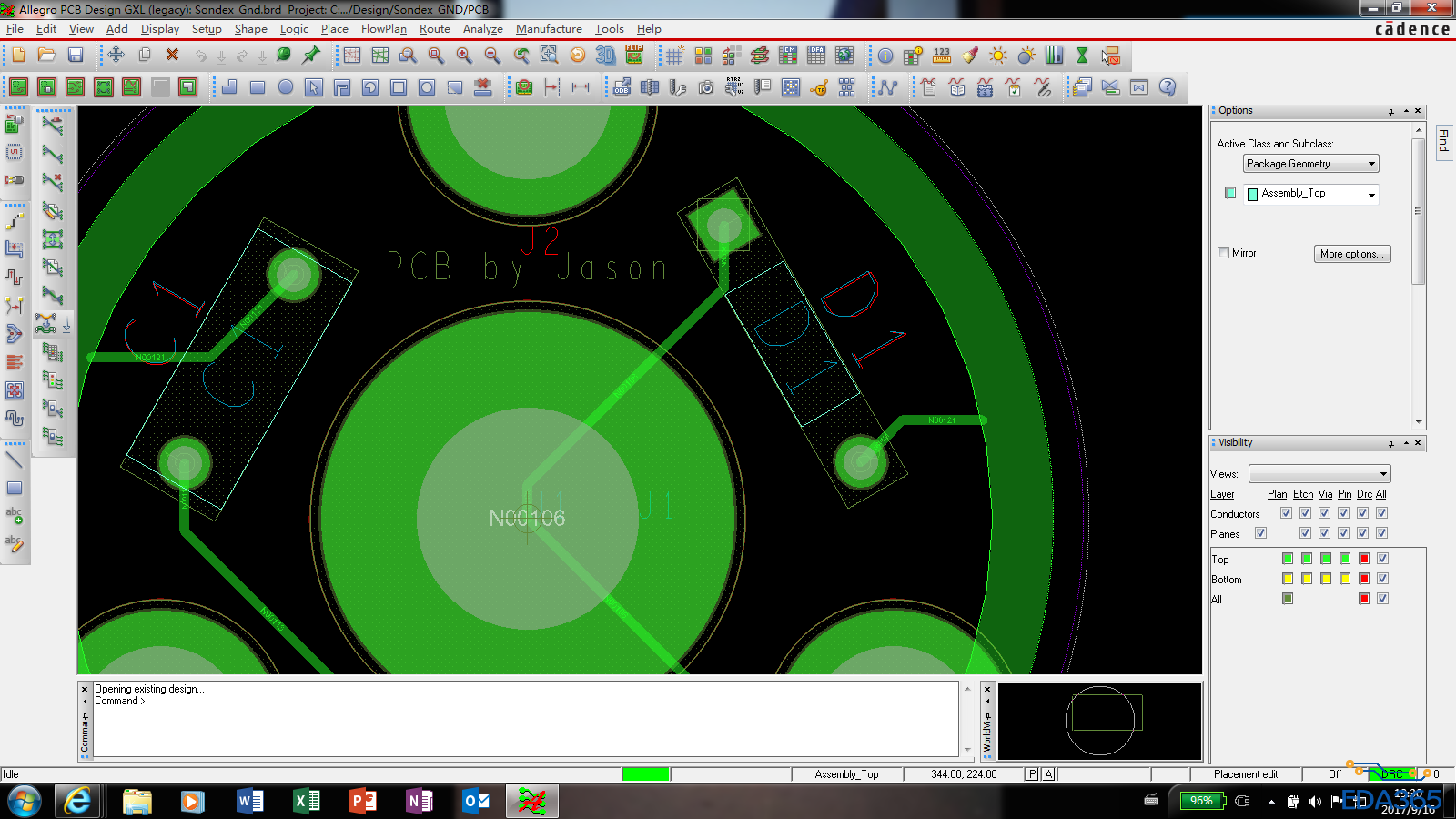

这是二极管封装在PCB板中的显示，其中唯一一个方焊盘上还有个方框不知道什么意思?
我现在主要的问题是：1、为什么二极管封装中始终不现实方焊盘上的钻孔?
2.在PCB板中，显示钻孔信息其中二极管pin1显示钻孔信息是方的不会真的钻成方的吧?我要的是焊盘是方的但是焊盘中的孔是圆的，哪里出问题了?
请有经验的大侠们指教一二，不胜感激！

问题1已经解决，估计是软件的小bug，我用allegro封装向导生成的封装。在封装里我把pin1焊盘替换成别的焊盘再替换回来就好了。但是在PCB里更新了二极管的封装，但是在PCB图中单纯显示NCDRILL_FIGURE那个地方还是方的，但是在封装图里显示NCDRILL_FIGURE是圆的钻孔图形，请问有谁知道为什么?

阅读水平有限，这么长的叙述，看不懂

figure是自己在pad designer里设置的啊，不会按这个形状钻孔，是按出gerber的NC drill文件钻孔。

非常感谢指教，研究了一天发现是这个问题。
不过我在PAD design里改了所用焊盘的DRILL/SLOT SYMBLE在PCB图里更新了PAD及PACKAGE SYMBLE，还是原来的样子，不知道这个算不算是软件的BUG。
问了有经验的朋友，说是不影响制板。

那个小方框是自己设置的形状，和钻孔形状无关的，你设置成花都行，只是为了区分不同尺寸的钻孔。
