Allegro PCB层显示问题
录入：edatop.com 点击：
新手，刚刚接触Allegro，以前一直用的ＰＡＤＳ，新公司用Ａｌｌｅｇｒｏ，有一个关于层显示的问题，在这里请教一下大家。

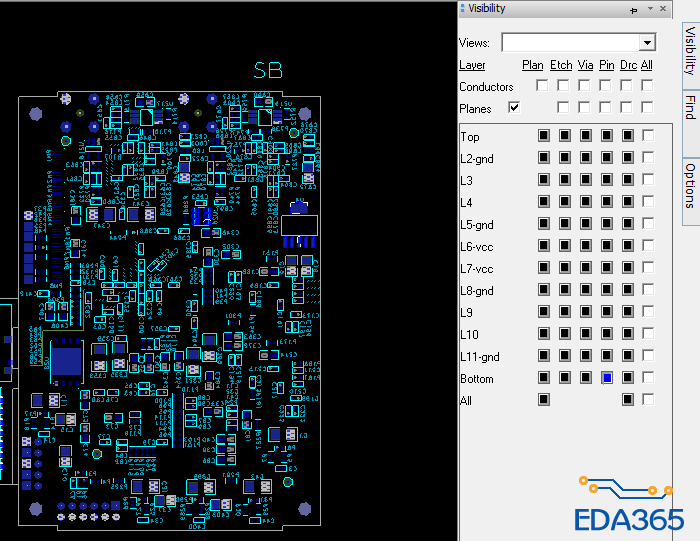

就是我在显示选项里面已经将每一层都隐藏不显示了，可是为什么还是可以看到有一层在显示，现象如下：

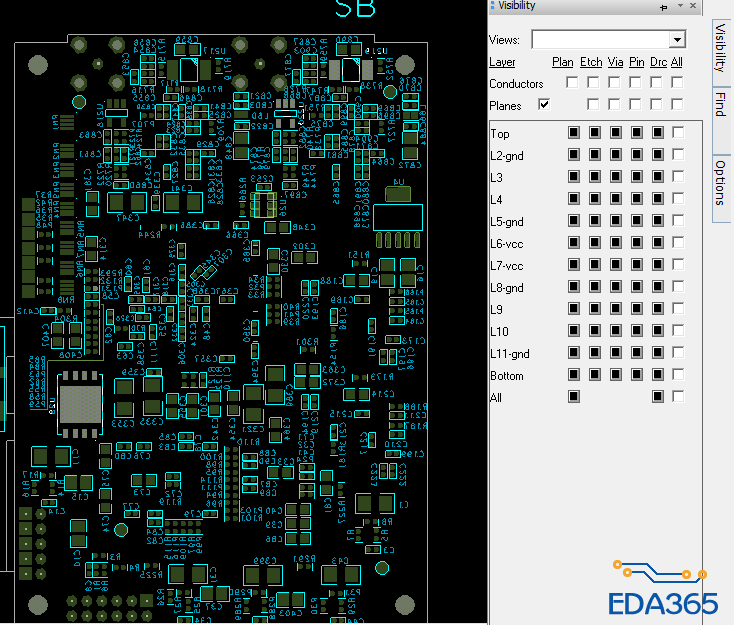

bottom 层的 pin 还开着
图右上角 S B 是什么意思?
嗯，谢谢。可去掉了还是一样啊～
咱不纠结这个～

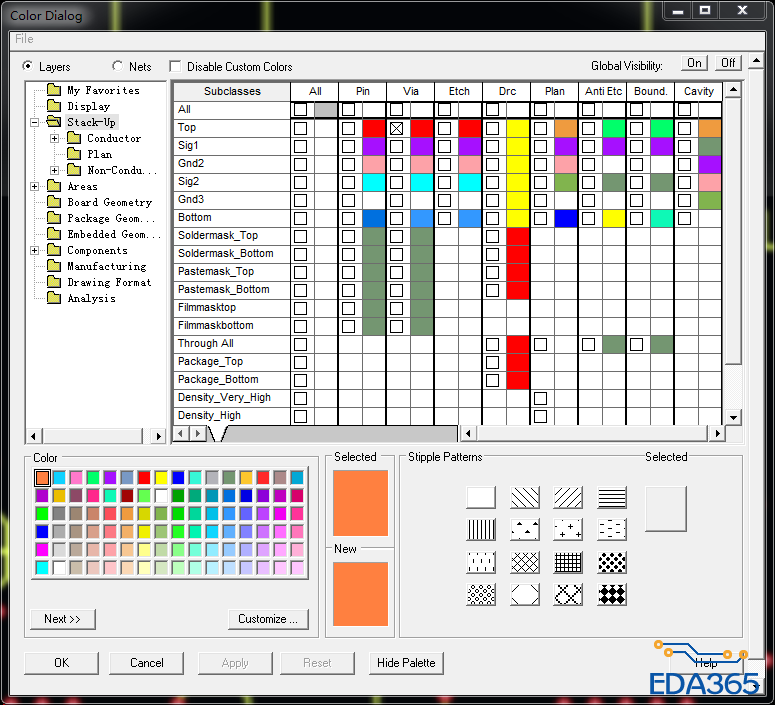

这是因为 你吧 sold层 或者past层也打开了 在工具栏DISPLAY-COLOR栏里面 关闭 或者更改颜色
如楼上所说，还有sold 层和paste 层在显示
非电气层的没关掉，比如refdes，丝印等，bottom的pin没关。
SILK BOTTOM

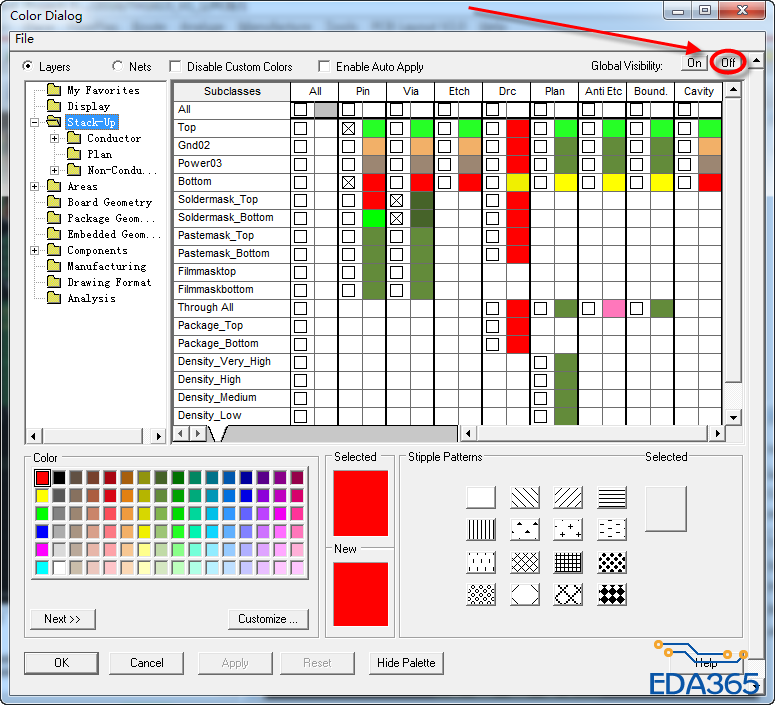

allegro所有元素的显示都是在颜色管理器中控制的，如图将点击off，然后点击Apply更新即可关闭所有层，点击on，即可开启所有层，想要单独开启那些层只要在对应的class中将该层勾上即可！
非常感谢，已经知道了，多谢这么详细的解答。
刚开始就是小白啊，还没开始认真学习，最近有时间对多看看资料。
多谢多谢，按照方法已经找到问题了！
我也笑一下
