关于敷铜请教

录入：edatop.com 点击：

敷铜时如果有些封装做了禁止布线层，导致焊盘不能和敷铜相连是不是还要改封装?各位高手帮我看看，这个错误提示是不是因为我的螺丝孔封装做了禁止布线层的问题?
是要修改封装，还是有其它方法改?

简单的说就是想问问如何将封装的引脚pin和敷铜融为一体?

你这就三个螺丝孔，没必要改封装，直接删禁布就行了

感谢指教，已经能将禁止布线层删除了，还是这个毛病！用动态敷铜敷铜又不能与螺丝孔的焊盘连接！是不是因为做焊盘时没有做热风焊盘的问题?

其实这个板子用动态敷铜敷铜和M3焊盘之间有5mil的间隙，这样也可以用，但是我就想搞清楚问题。这是我用allegro做的第一块印制板。

螺丝孔直接用全连接就行

建议你发个铺铜的图上来，要不然不知道你说的不能连接是什么情况

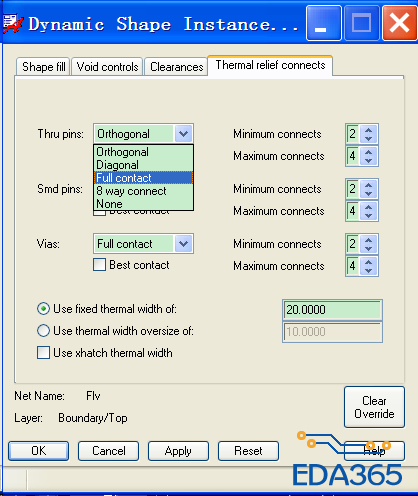

意思是把shape与PIN的连接方式设置为full contact

铜皮属性，热焊盘连接方式通孔PIN改成全连

全连接和十字连接的区别

感谢指教，我去试试

感谢指教！我回去试试

我猜想十字连接的目的和热风焊盘的作用是一样的，目的是为了避免焊接时敷铜散热过快。全连接是像我这种情况，不需要焊接用螺丝安装接地。

正解
