建库遇到一个很奇怪问题
录入：edatop.com 点击：
建库遇到一个很奇怪的问题。有没有大神帮忙看看这个怎么解决

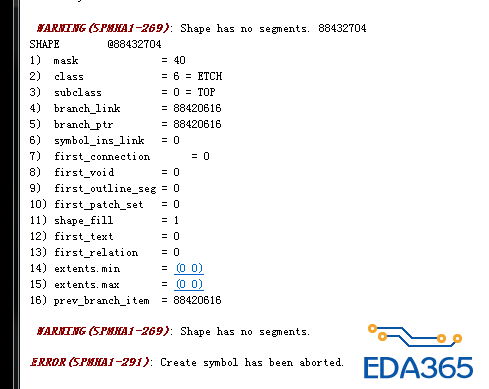

Create symbol started.
WARNING(SPMHA1-269): Shape has no segments. 88432704
SHAPE @88432704
1) mask = 40
2) class = 6 = ETCH
3) subclass = 0 = TOP
4) branch_link = 88420616
5) branch_ptr = 88420616
6) symbol_ins_link = 0
7) first_connection = 0
8) first_void = 0
我把做好的PIN subdrawing 出来导入另一个新的中。外面的SILK 之类的框框重新画了下就好了。
你总得把问题说出来吧?
刚刚在截图
有没有人帮忙看看啊
你是不是用了非闭合的SHAPE
怎么才能把里面的SHAPE全部删除呢。我删了一遍还是有，可是找不到多余的在哪
怎么样才是闭合的那?
用下dbdoctor
我也遇到过，我是重新画的，跟踪这个问题
用下dbdoctor
