FPGA 接3片SDRAM 拓扑请教
录入：edatop.com 点击：

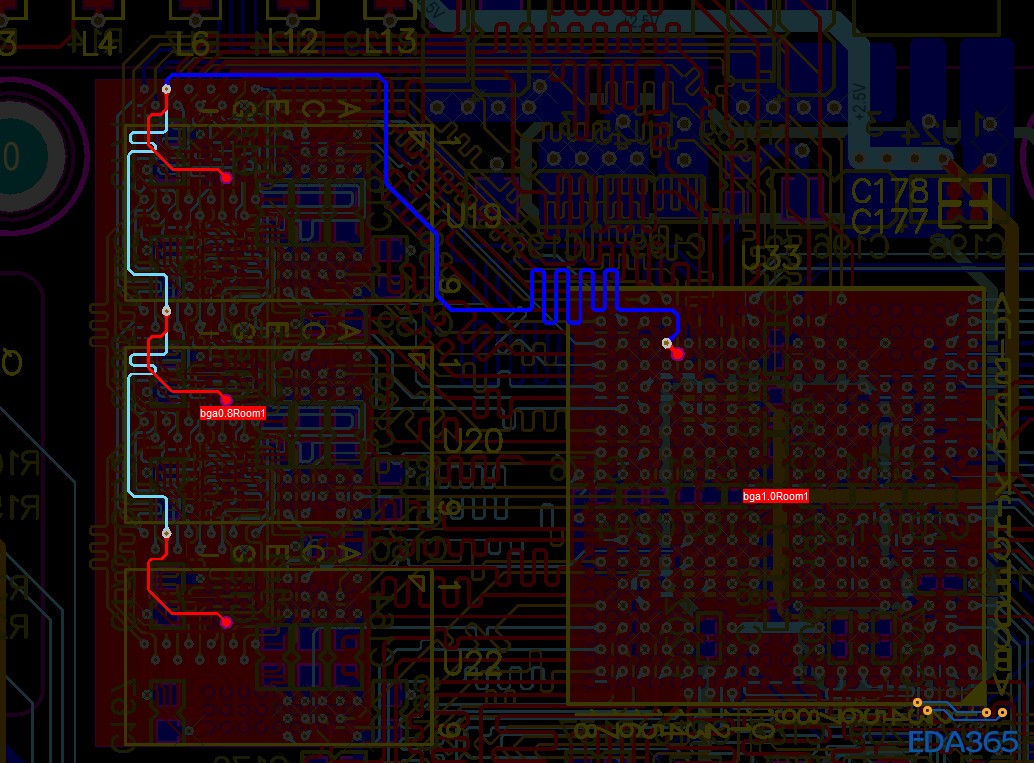

如图 FPGA 接3片SDRAM 这种属于什么拓扑形式 如何做等长 请大神指教
菊花链拓扑，等长可以设为三组：FPGA-U19、FPGA-U20、FPGA-U22、视SDRAM速率来设等长误差，地址线建议控制+/-50mil的等长误差。
CPU到每一颗SDRAM上的单独等长
明白了 多谢指教！
明白了 多谢指教！
楼上正解
学习学习
小编的图是Altium的啊……
是啊
我觉的分支有点长…… 可以搞短啊。
好像没有端接匹配啊。
别人画的板子
