动态铜皮溢出route keepin
录入：edatop.com 点击：

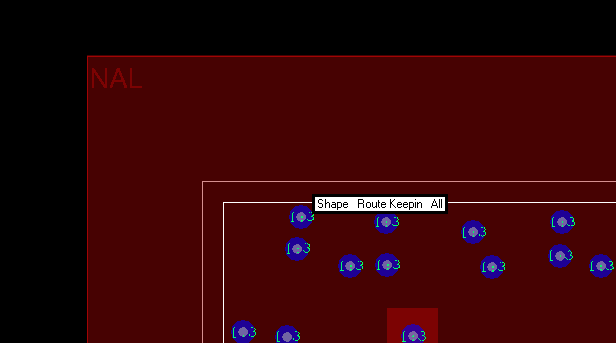

这个板子以前不是我做的，需要小改一下，结果发现每一层的动态铜都没自动缩在route keepin里面
shape都没out of data，updata也没用
但是删掉重铺又能自动避让
shape的属性又是smooth的，而且是动态铜
想不明白为什么没有自动避让
shape都没out of data，updata也没用
但是删掉重铺又能自动避让
shape的属性又是smooth的，而且是动态铜
想不明白为什么没有自动避让
上文件。下面就是理由的时候了
这个文件需要保密的，不敢上啊
哈哈。
没辙了，外面再加圈route keepout，让它避让keepout去....
有一个笨办法，沿着route keepin割一圈。
一般用外形直接Z-COPY
keepin是zcopy的
但是现在那个shape有毛病，不避让keepin
我只能在外面画keepout，让它避让keepout
8层得割死，而且角上还是导的凹弧我用keepout搞定了
我也遇到过，有时候先覆铜再画route keepin铜皮就不避让，更新也不行
一次性铺大于routkeepin的会内缩,一点点地修不会避让的.
肯定是你改过route keepin的范围。
新画才会自动裁掉，但是不是避让
在user Preferences editor--shapes 中 勾选 shape_rki_autoclip 然后 选择铜皮 ，右键update shape
