Orcad管脚类型
录入：edatop.com 点击：

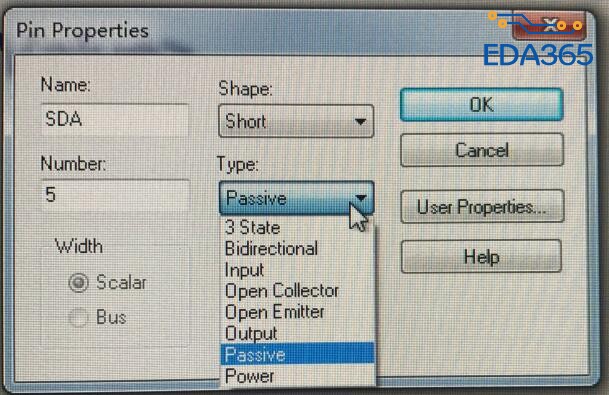

Orcad做原理图封装的时候，选择PIN管脚的Type类型时有哪些讲究，类如Power时管脚名称可以相同等。帮忙分析下各种类型Type管脚的使用
额，不是POWER时管脚名字可以一样，而是软件规定了只有电源脚才可以取一样的名字，所以不是电源的不要为了同名字弄成电源类型。 其他些全都顾名思义啊，按照datasheet里面的来，三态的常见245什么的就有，双向就是SDA，输入，OC,OE,输出都顾名思义，passive一般是指复用什么的，多重情况不能确定的，比如IO/SDA，这种意思就是既可以是I，也可以是O，也可以是IO和SDA，你就没法把他定义成任何一个确定的状态，是根据配置什么来的，所以就是passive了。
多谢多谢 讲解的很详细了
学习了
最近正好遇到这个问题，谢谢
