allegro怎样从artwork回到设计状态
录入：edatop.com 点击：
本人第一次用allegro，在产生artwork后，allegro好像进入了film的预览状态，不知道怎样回到可编辑的状态? 我要修改silk和走线。谢谢。
只是显示的层不一样了，没有进入任何模式，直接走线就可以
可是丝印都不显示了。右击也没有菜单symbol和symbol pin。怎样才能让他显示正常呢?
:L:L
直接在颜色管理器中把你需要的层打开就好了啊……
丝印显示没有打开，打开就有了。其他的也是
需要哪层就打开哪层的显示
执行命令就可以了。不用管。
谢谢大家！

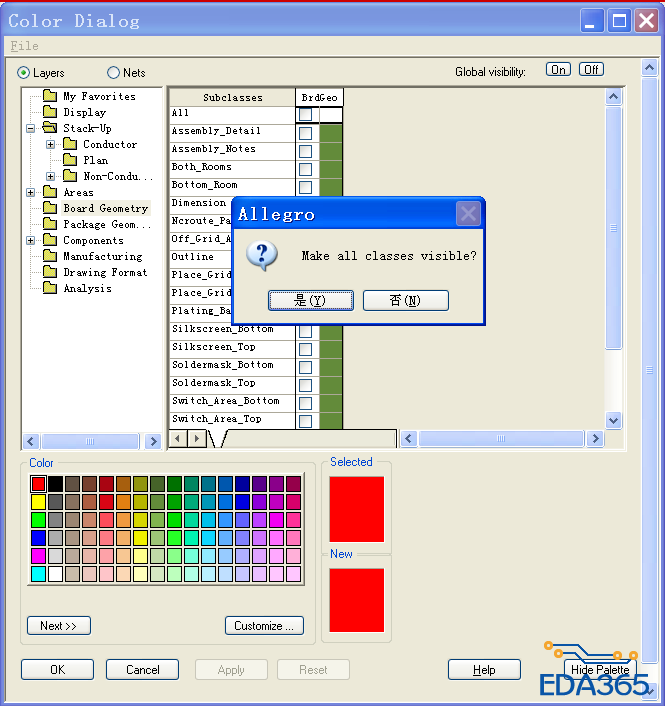

已经找到方法了。点Display->Color/Visibility... -> Global Visibility: ON，如下图
OH MY GOD~
:L:L:L:L:L
