各位亲们，allegro 金属化安装孔怎么安装，

原理图里加

1,首先指定安装孔所在的库；2，在ALLEGRO中，选择“Place-Manually”,弹出窗口中，第二选项卡勾选Library,第一选项卡中找到要放置的安装孔勾选，此安装孔即跟着鼠标放置在板内即可：

1,首先指定安装孔所在的库；2，在ALLEGRO中，选择“Place-Manually”,弹出窗口中，第二选项卡勾选Library,第一选项卡中找到要放置的安装孔勾选，此安装孔即跟着鼠标放置在板内即可：

和其他器件一样加一个器件的封装 就可以了啊

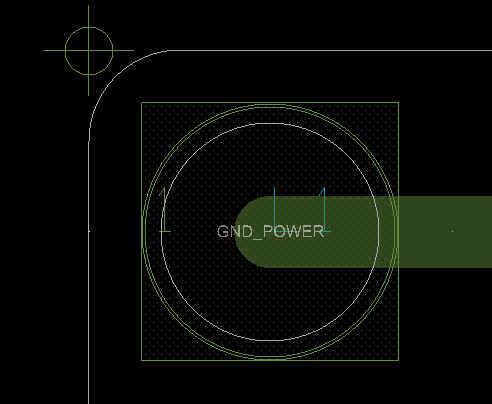

封装里的孔（PIN）有两种，一种是connect PIN还有一种是mechanical PIN 你要加GND必须是connect PIN,然后在原理图里加一个表示这个安装孔的器件（安装孔是独立的时候），然后给它连在GND上，如果这个安装孔是其他器件的一部分就在原理图那个器件里加多一个PIN 连上GND，注意原理图里的PIN number和allergro中的PIN number（只有connect PIN有pin number）要一样， 这样才能找到正确的对应关系，不想改PIN 的类型，也不想改原理图，就直接强短吧。

可以如4楼所说的办法，也可以在原理图中加上，就会有位号显示在BOM里

6楼说得很详细，如果不想那么麻烦，也可以把封装做好后放到你的封装库里，从PLACE-PLACEMENT LIST-PACKAGE SYMBOL里面直接抓取，放到板子上后是没有属性的，可以强制给他加网络接地，错误不用理，但是要检查好，不要接错网络。

看你的问题就知道你从AD软件过渡来的：在原理图的面要有安装孔的器件才可以的。

是的

你说的意思是，画一个过孔的封装，在原理图随便添加一个   一个PIN的symbol,元器件接GND网络，然后在给它添加金属化孔的封装，是这个意思吗，就是把这个过孔看成一个跟其他元器件一样添加封装。

是的 就是这个样子

分两种，一种非金属孔，一种金属孔，非金属孔直接加在外框层就可以，金属孔需要创建相应的原理图及对应的封装，然后导入PCB。

原理圖加上即可！

作为一个器件来制作，绘制原理图封装和PCB封装，在原理图中加上PCB封装名，输出网络表格并导入PCB中，再放置器件即可。
