求助pcb走线完成后如何批量更改差分线的线宽和间距?

录入:edatop.com     点击:
在设计pcb过程中经常会遇到对层叠的改动,为了保证阻抗需要对改动后的走线进行更改,请问差分线怎么批量更改线宽和间距呢?

用SKILL试试。

哪里有这样的skill,能给一个吗?

数量不多就重新走啦

如果有skill真的很省時間 我也很需要

这样应该可以吧,选择差分网络然后右键运行Resize/Respace DP命令!


怎么点的啊,我点的怎么没有?怎么先选择的两根net呢?求解

Pull Down Route Menu
Route > Unsupported Prototypes > Resize/Respace Diff Pairs

很实用的技巧,点赞。

首先软件运行在Etch edit模式下,然后find里面选择net.鼠标移动到差分网络上,按cTRL可以多选几条差分网络,右键就可以选择这个命令了。不过软件可能需要16.5以上才可以。

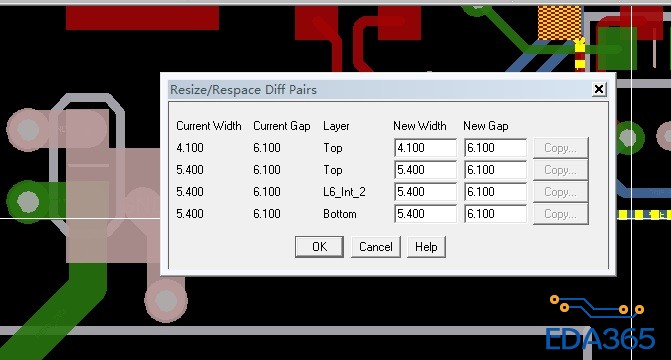

如图:


又学到一招了。

重新走好些吧,自动变得有间距误差呀。

8楼的方法试了一下,不知道为什么只可以改变线宽,改间距没有反应。

应该在规则里也可以更改吧,在Electrical Constraint Set--Routing--differential Pair里更改设置,在Electrical Sonstraint Set--Net--Routing--differential Pair里调用该规则的差分对设置页就自动都改了。
