如何设置可以仿真后出现多个plot？
录入：edatop.com 点击：

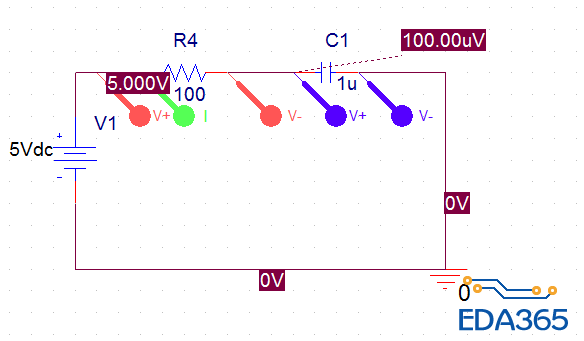

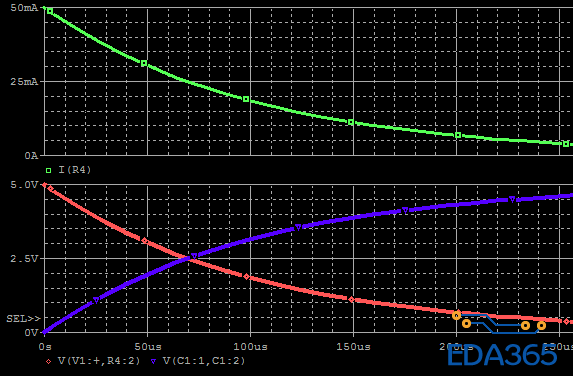

在Orcad的自我帮助学习文档里，有一个RC电路，这个是系统自带的，如下图。放了两个Voltage differential marker和一个Current Marker。仿真之后，就出现了两个plot分别放了电压和电流。
可是自己建了电路图之后，也这样放，就发现电流和电压都放在一个plot里面。怎么设置电流和电压分别在不同的plot里面出现呢?不是说后续自己一个一个的建立，是仿真之后自动就出来的这种。
add plot之后才能add trace。这个方法我试了的，一个一个的增加是没问题的。但问题是这3个marker加上去之后，一仿真，3个marker自动出现在一个plot中，想仿真之后这几个marker自动画在不同的plot里面，或者其中两个在一个plot里面，另外一个在另一个plot中。
谢谢
去仿论坛的仿真板块问呗
那个版块也没人回复。奇怪啊，大家都不知道怎么弄?
