allogro添加层的疑问

录入:edatop.com     点击:

1。在添加了vcc,gnd层后,怎么改变他们的颜色?,我在色彩设置中改变颜色,好像不起作用,默认的是白色?

2。在添加层时是不是中间都要加一层玻璃纤维层?

3。正片是显示留下的东西,负片是显示要挖走得的东西呢?

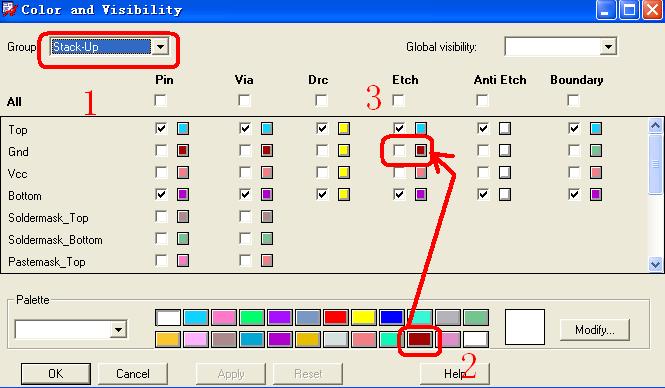

第一个问题:

1、选中Stack-Up组

2、点选你要设置的颜色

3、再点一下Etch的颜色框,然后勾选即可。


第二个问题:

这个问题一般不必在意,做板的时候跟板厂说一下就OK了。

第三个问题:

不是这样的。具体的你自己体会一下。(我记得以前BBS上有一片专门讲正片负片区别的贴子。你要是有时间,可以翻一下。)

特别说明:我也是初学者,说得不对的地方,还请各位DX指教。

第二个问题,我不太明白,做板子时候是让做这层还是不让呢?

应该要加上的吧,有铜的两个层之间肯定得有一层非导体介质层

好说

这涉及到pcb的层叠和板厚 同样牵涉特征阻抗的阻值,当然 如果单单在allegro中画板影响不大
