请教各位高手一个问题，如何导入元件的属性

各位高手，请教一个，

我是从orcad导入到allegro中，导入元件都正常，就是元件的属性（value 如阻值、容值等）没有了，

请问这是怎么回事，怎么才能导入这些属性呢? 谢谢！

定一下，我也 想知道

跟protel不一样吧

你orcad输出的是什么格式的网表?

在orcad中绘制原理图时，设置元件的value属性，如电阻10k、电容0.1uf等；当把生成的网表导入allegro后，这些属性也被一同导入，对应于class=comp value，subclass＝silkscreen top/silkscreen bottom；正确设置color/visibility即可显示这些comp value，即元件参数。

谢谢各位的回复！

我输出的网表就是orcad中选择allegro后导出的网表亚，难道还有不同的格式么?

orcad中元件的属性我都设置了，可是导入allegro后就没有，是不是有什么设置不对呀，我在allegro中查看元件的结果如下，其中的class=ref des了，这是怎么回事呀?

LISTING: 1 element(s)

< SYMBOL >

symbol name: C0603_LS

origin-xy: (2193.000 8473.000)

rotation: 270.000 degrees

not_mirrored

reference designator: C489

Attached text:
class = REF DES
subclass = SILKSCREEN_TOP
value = C489

你要找的class是comp value。

是啊，可是我怎么才能把class设置成等于comp value呢，现在系统是class= ref des啊?

显示出来的只有位置号，没有阻值什么的

正确设置color/visibility即可显示这些comp value。

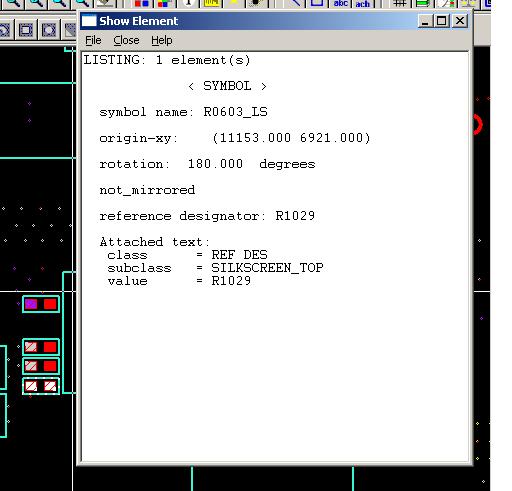

问题是我现在根本就没有comp value这项属性亚，你看看下面我的抓图：

所以即使我把所有的颜色都打开，也没有这一项阿。我在orcad里都有在value设置了阻值等，但是导入完后就没有了。

看看你的package symbol里有没有component value(打开*.dra文件)。

那个?

打开后怎么看package symbol啊?

小弟是个菜鸟，呵呵，请指教！谢谢！

你的命令对象没有选对吧

我看了一下，应该是没有component value，这个东西怎么加进去呀?

请你指的命令对象没有选对是指什么?

我感觉我的阻值根本就没有导入到PCB中去，请各位大大帮忙看看是怎么回事！

就是你用element命令时的find选项选的是symbols还是comps 用后者才会显示你要的信息 我看你的应该是选择了symbols的 所以没有看到你要的信息^_^

多谢楼上，我现在可以看到参数了，

可是要怎样才能把参数显示出来呢。

我试了一下如果在symbols选项中有参数，则可以显示出来。如若symblos里没有选项，即使我把全部都设置成可见都没有参数显示阿。

而我目前的PCBsymbols就是没有阻值等参数，请教各位怎么才能显示出来呀

这个简单，是在做package symbol的时候，没有把文字写进相应的层造成的。显示数值需要在package symbol时layout>Label>value subclass内写入 text ,import 是才能显示

我这样做了，但是重新导入网表后，封装里还是没有comp value。

必须要全部重新导入网表，封装才会更新，如果在现有的pcb上导入，封装还是以前的那种，不会替换亚?

你不要在find里面选择symbol,要comps
