请问地线为啥画成这样
录入：edatop.com 点击：

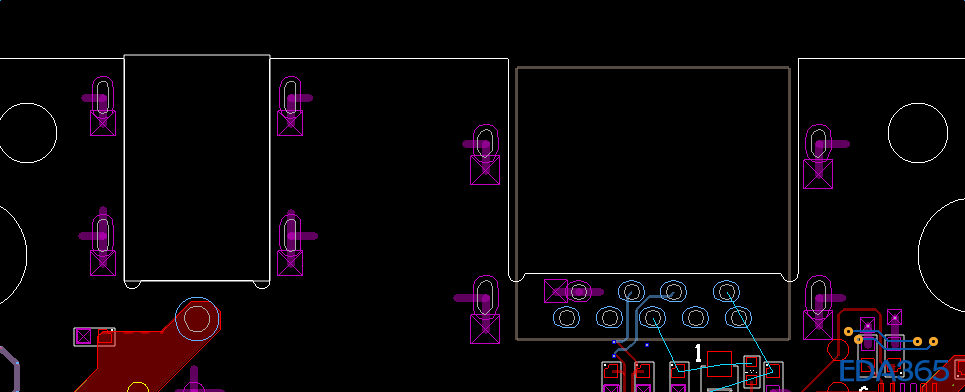

请问地线为啥画成这样?
好看。
花焊盘，防止管脚连接铜箔面积过大散热过快焊接不良
楼上正解
花焊盘就可以防止管脚连接铜箔面积过大吗?
是的
逼死强迫症了，怎么不弄成十字形的
散热
他这是之前的没删掉
什么样的管脚要设置成花焊盘?
看不明白
DIP
什么情况用十字，什么情况用全连接，这边都是用全连接，机贴片。
需要波峰焊的插件类。
