DCDC layout标准

录入:edatop.com     点击:

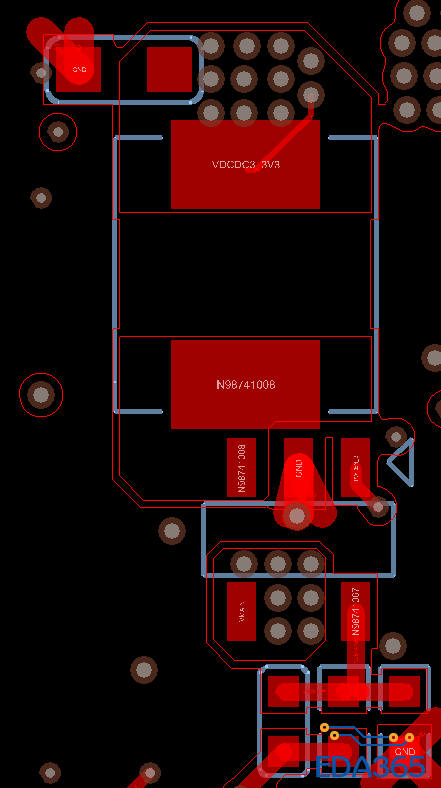

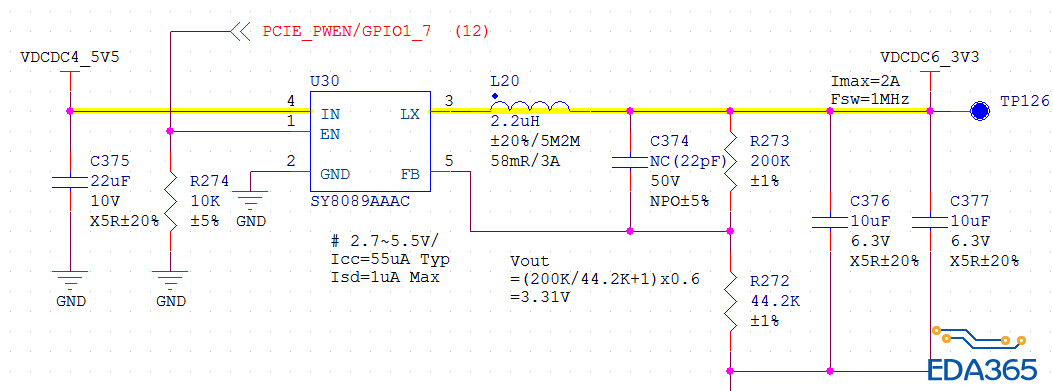

同行们:DCDC layout时,需要注意些什么,请大家这里交流一下;如下图所示,请提出问题,谢谢!
问题点:1  IC的地孔够不够,
             2  后端的滤波电容改怎么放置



孔够不够得看你的输入输出的电流有多大,一般DCDC模块的处理方式:1.输入输出共地,这样地的回流路径最短最好;2.输入输出铺铜连接尽量宽,根据输入输出电流大小过孔要足够;3.反馈接至输出的最后一颗滤波电容上,这样采样到的电压才是最稳定的!

感谢楼上高手回复,现在关键是第二脚地的过孔,是不是应该跟第四脚电源输入过孔一样多。【设计时满足电流需求的过孔数】

2楼对的

那个不用,主要是输入输出电容的地的回流要跟输入输出电源对应!布局上最好考虑一下共地有空间的话,很多设计虽然不共地也没什么问题,但细节做好了对后面板子稳定性会更好,同样的板子大家设计出来都可以跑起来,但是细节做得更好的质量肯定不一样,能跑得更稳定,质量更多的是体现在板子的稳定性上,各方面细节都考虑到了并根据实际情况取舍,这才叫设计!

明显的,U30内置MOSFET,MOSFET需要散热,所以,GND铺大点铜箔,孔多打点,利于散热。4脚输入的孔打多了,4个就足够了。应该说,输入输出已经共GND了,其实,这个关系不大。电流小,随便搞搞即可

学习学习

好像没共地 滤波 取电 尽量先过电容

随便说几点:1、反馈电压位置错误;2、PCB元件摆放要注意利于焊接并要保证GND路线最短;3、输出滤波电容的位置不够好。
