关于allegro拼板的问题
录入：edatop.com 点击：
在网上看到用create module的方法拼板，但是我在Place/Manually里面找不到我生成的.mdd文件，请问是哪里路径需要设置吗?还是怎么回事呢
把mdd文件copy到目标PCB文件同目录下就可以了。这个方法只能是对叠层完全一样的板子有效，否则module是放不进去的
复制一下外框就行了。费轻干 啥
CAD软件绘制好导入DXF
将板框ＣＯＰＹ，然后加上工艺边。然后出Gerber发给制板厂
楼上说的对
create moudle是为了把不同板拼在一块去打板而已，，，
画个示意图就行。
画个示意图是方便，唯一缺点是要向板厂要拼版钢网
后面要勾上library
可以把做好的板子，先出个文件，检查好没有问题后
把板子整体复制了，包括位号什么的，放到你拼版的位置 老简单了
AD转过来的吧，allegro不支持你说的这个功能
allegro 也是支持的，就是你复制的那些器件会没有位号，需要自行给器件添加下位号

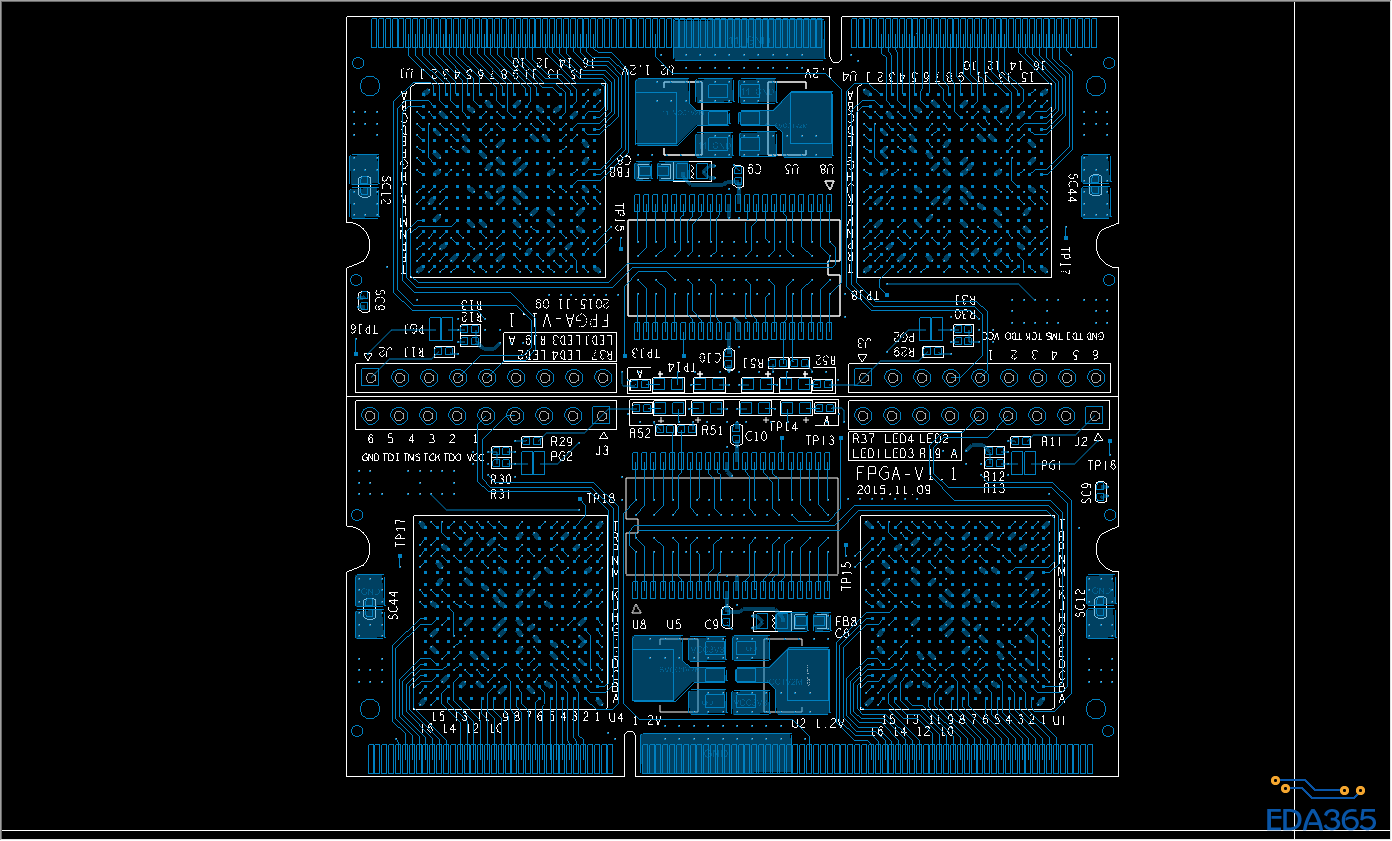

如附图
用cam350拼板很方便啊
