对于不是P/N或A/B或+/-结尾的差分对的建立
录入：edatop.com 点击：

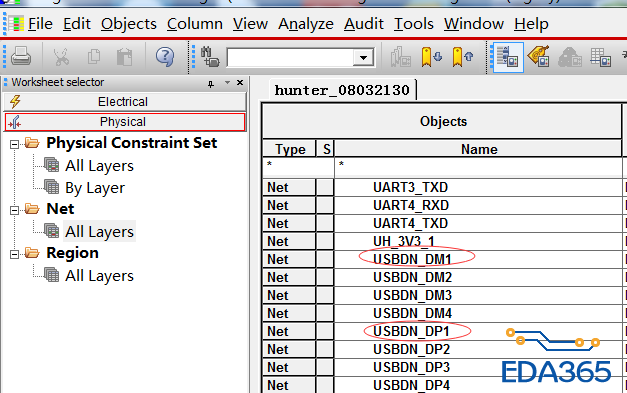

比如有些差分对的名字叫USB_DN1/2/3...,USB_DP1/2/3...,如何快速的建立差分对?打开规则管理器，Physical ----NET----找到USB_DN1,USB_DP1,右键Create---differential pairs----auto setup----+filter(P) -filter(n)-----create 就可以把其它一些网络中P/N不在最结尾的差分对选取出来了。
选择这个差分对
是个小技巧，最近才发现的
不错
原理是啥
厉害
图文不符 差评
