这种形状的过孔可以打吗？
录入：edatop.com 点击：
我打了一个椭圆孔，但是不太合适啊。人家的孔比椭圆要大一些。
allegro 焊盘制作里边的开孔，只有三个选项，圆形，椭圆形，矩形。
在board outline上面做开槽，形状大小与结构做成一致
用shape做异形焊盘，可完成
上面两种方法都可以做到
shape只能做焊盘，LZ要的是钻孔
做成矩形孔
shape 可以 drill 不行
shape做个通孔焊盘不行吗?
亲测了下 16.6以下的版本做 shape 通孔型号的焊盘 貌似不认，提示shape上面有孔的意思

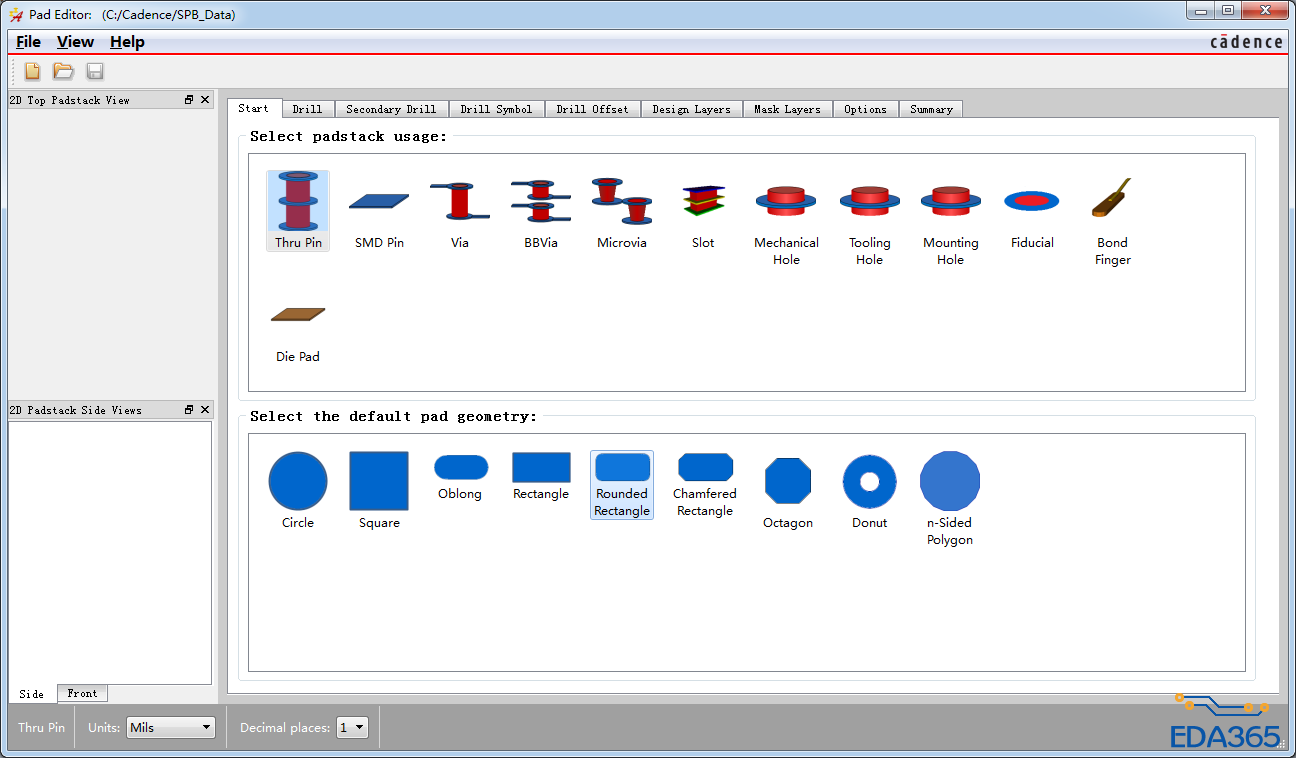

但是17.2焊盘制作就没有这个问题了这种焊盘可以直接设计
如下

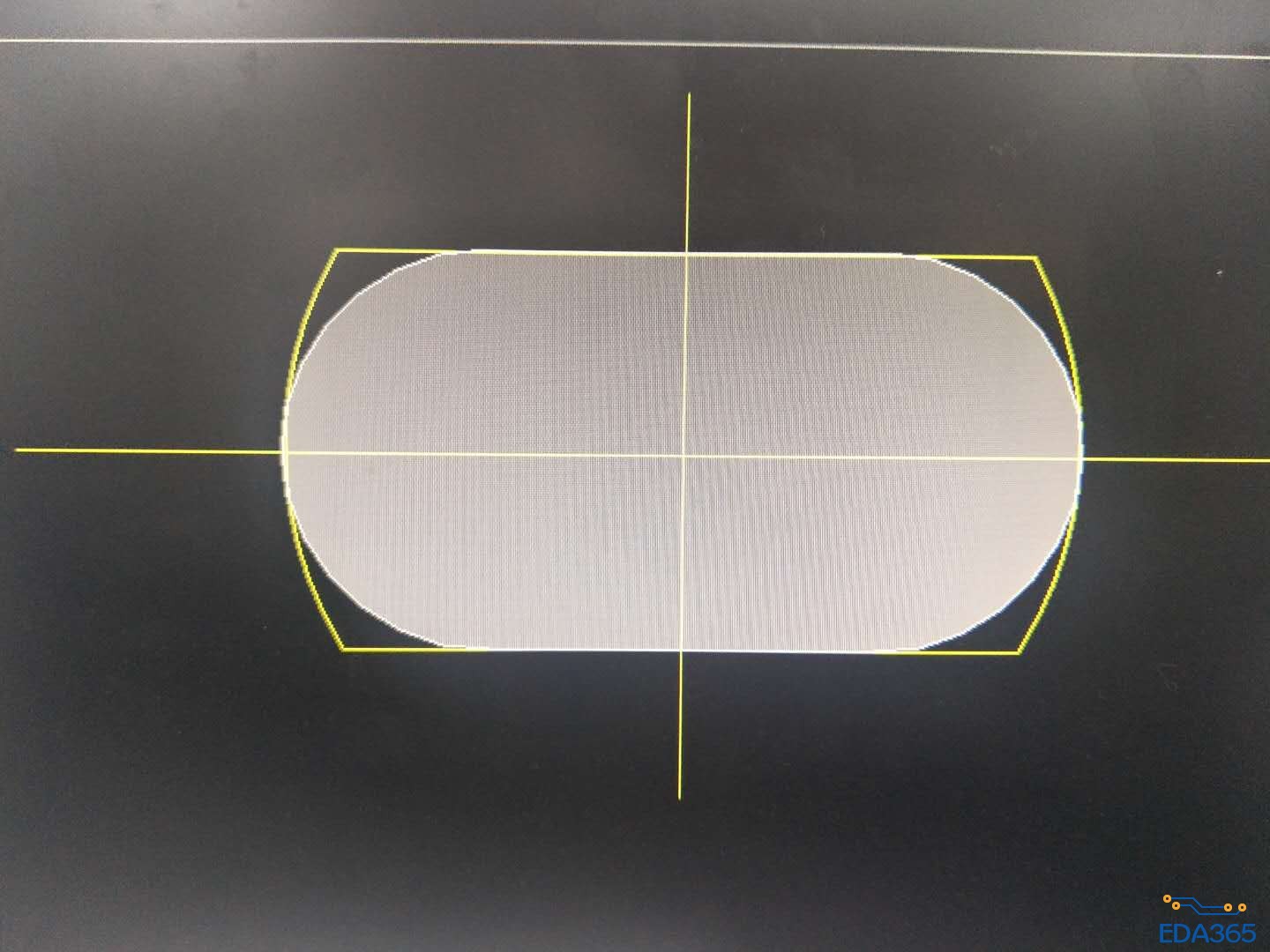

内角不是弧形是做不出来的
