在allegro中设置vias的问题

录入:edatop.com     点击:

请问个位在allegro中怎么来设置不同的过孔啊。怎么来切换啊,比如我要布电源线的过孔肯定和布信号线分析不同的咯

怎么来设置啊

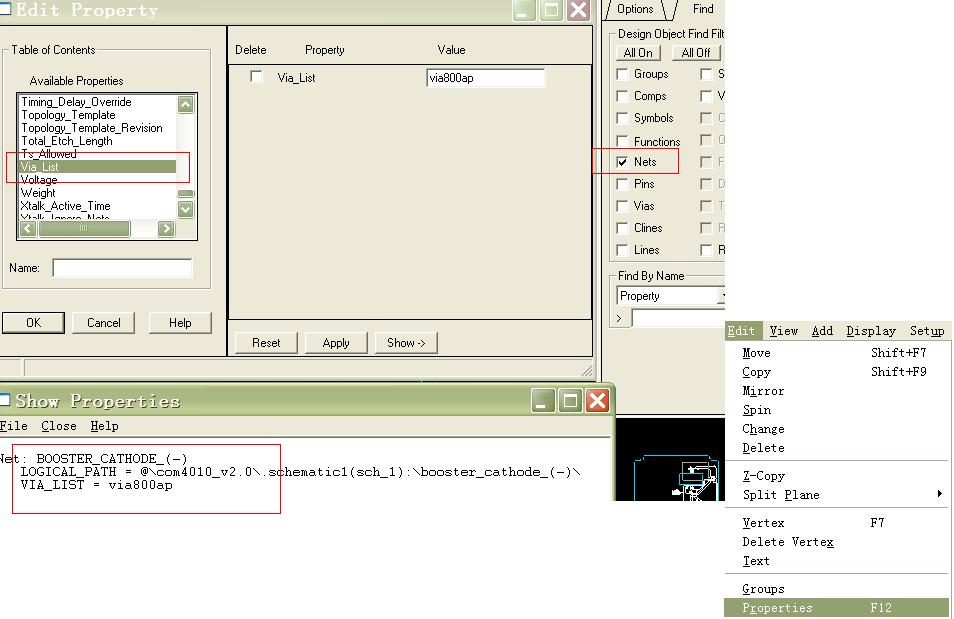

第一种方法:针对电源Net,规定它的Via

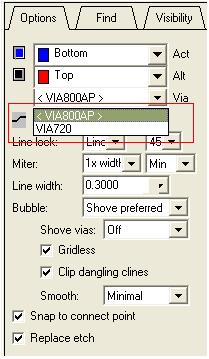

第二种方法:比较笨的方法。在option 里选择




你可以在线宽的定义中,来设置一个定义POWER & GND 的组,这样可以根据要求将不用的组选用不同的VIA

二楼的说得清楚些.

三楼的朋友:这样可以根据要求将不用的组选用不同的VIA.

请说详细一点好吗?多谢!

是啊,说清楚一点啊,还有你说的那个via8000cp是不是也要在pad designer 中建啊

\Cadence\SPB_15.2\share\pcb\pcb_lib

急啊,希望各位大侠帮我解决问题,还有我上次说自动部线不行也是因为,过孔过大,

以至于BGA封装不能把线引出来
