请教Orcad Capture U?A 和 U?B的问题

录入:edatop.com     点击:

在电路设计中用到了双运放,分别为U5A和U5B,但是在做Annotate,选择Reset part references to ?,就会将这本来是一个的IC复位为U?A和U?A。再做Annotate,选择Incremental reference update,就会分别标注为U5A和U6A。

我自己试了一次,也不知道怎么才能操作正确,请教各位了,谢谢。

这个A和B应该是同一个器件的两部分。

你是不是建 原理图 库的时候弄错了?



这个是orcad自己的schematic library中的一个双运放,A和B是这个双运放的两部分(难道是自己没有表达清楚?对不住)。我的意思是annotate的将所有元件的序号用“?”代替的时候capture会把它复位为两个器件的同一个部分A,而不认为是同一个器件的两个不同部分。

然后我手动将其更改为B部分,然后annotate,还是变成了U2A和U3A,而我想得到的是U2A和U2B。不知道我表达清楚了没有?

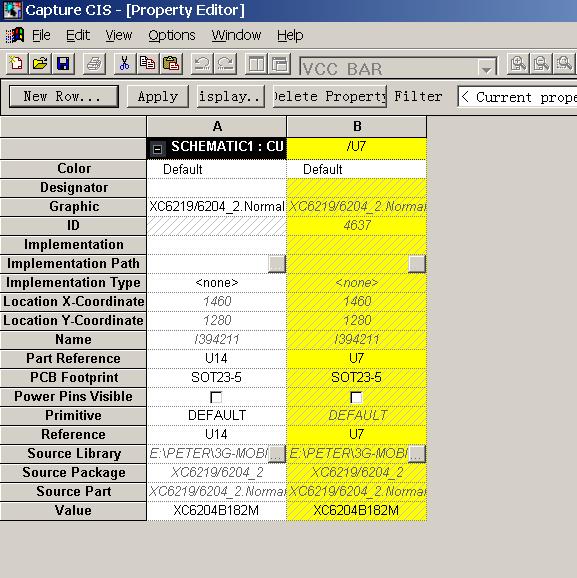

我也遇到了类似的问题,我是将原理图中一小部分电路复制重复利用,然后annotate,结果原来U14就变成这样了,如下图

所以现在我都不大愿意用annotate这个功能了

A,B不是可以手动法改的。而是在添加器件时选择A部分,B部分。

还是变成了U2A,U3A,说明你这两部分选择的其实都是A部分。只是人为的改变RefDes了。

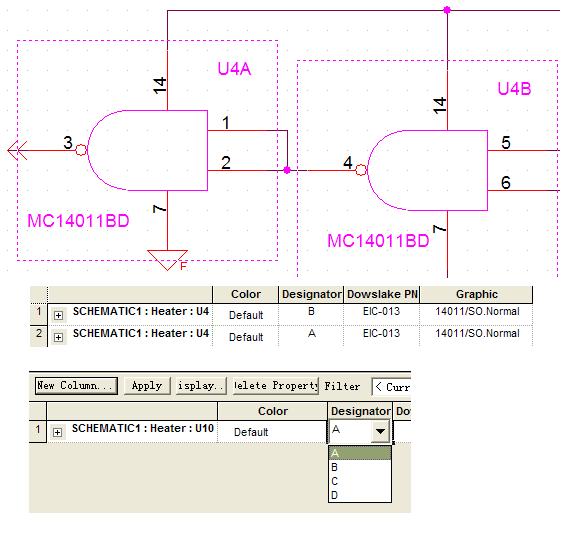

我刚才试了一下,A还是A,B还是B4楼的贴图:Designator为什么是空的?应该有A,B,C,。等的字样啊。

lily小编所用的Orcad版本是多少?

我分别使用了手动更改和添加器件的时候选择A和B放置到原理图里,结果还是一样,不知道是不是我用的软件版本中的bug

我用的是Candence15.2自带的Capture CIS

annotate这个功能我倒不怎么用。因为我们是按着PCB重新排序的。然后再backannotate到原理图。
