几种蛇行线的走线方法和其长度控制

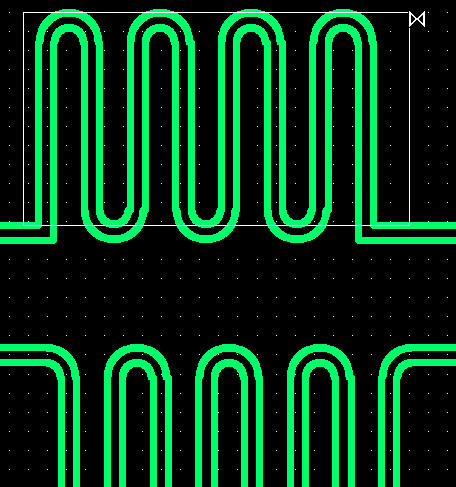

下面的两种蛇行线:
可以在下面的菜单中作出来吗,如果可以应该怎么设哪?
不知道那两种是不是用上面的蛇行工具作出来的 还是手工走出来的哪?
看来,象这种蛇行线 :
1.手工拉;
2.先建好差分对,设置好ECSets。点Router/Delay Tune
3.可以用Elongation By Pick自动拉蛇形线,条件是有DRC错误时。
!
感谢:玩玩,jackzhong,Mr_Right layoutmaster 悟空寻欢 muscle moon mycadence,!
在次,再加一个问题: 他们的长度该怎么控制哪?
http://www.pcbbbs.com/viewthread.php?tid=93890 这里有较为具体详细的描述!
谢谢!
怎么没有人回哪~
呵呵,不会呀。
我看手工拉吧
终于有人跟贴了! 谢谢啊!
是手工走出来的
我也肯定是手工拉的
一般都是手工的.没有人去用自动绕.
我也只是手工做过,不知道Allegro有没有自动绕线功能?
估计没有这么智能。
是不是这样的啊?差分对
[求助]几种蛇行线的走线方法和其长度控制
11楼的,偶试了,怎么不可以哪?
先建好差分对,设置好ECSets。点Router/Delay Tune,点选要加入的差分对就哪样了。
晕倒 当然有自动绕现功能
以下是引用玩玩在2006-1-19 15:11:00的发言:
先建好差分对,设置好ECSets。点Router/Delay Tune,点选要加入的差分对就哪样了。
ECSets在哪里呢?
Electrical Constraint Sets
有自动绕线功能了,不过,跟自己习惯有关了,我喜欢手工绕线。
是手工拉,但在做的过程中有一些自动的成份,比如只需点一下线就可以,有兴趣与我探讨,这个我比较了解,呵呵
还可以用Elongation By Pick自动拉蛇形线,条件是有DRC错误时。
自动的没有这么漂亮的,,应该是手工的
