请教capture转allegro的问题

Orcad的原理图转allegro的网表时几乎所有的元件报错；注：PCB Footprin属性都填好了，出错信息：[ALG0012] Property "CB Footprint" missing from instance，那位知道是什么原因?谢谢了！

把鼠标光标放在[ALG0012]上，然后按“F1”。会出现错误解释的。

厉害。又学一招。请问一个问题：转好网络后，再放元件，但是元件丝印太细，有什么办法处理?（POWER PCB 只要输入"R"就行）

各位：指点一下吧，我刚用这个ALLEGRO混饭吃呢。在线等。

lily_7948 小编：请指教。

事实上，我已经看见了出错解释，可是解释的说法是不通的，因为 pcb footprint已经设好了。

呵呵 学到一手

受益无穷

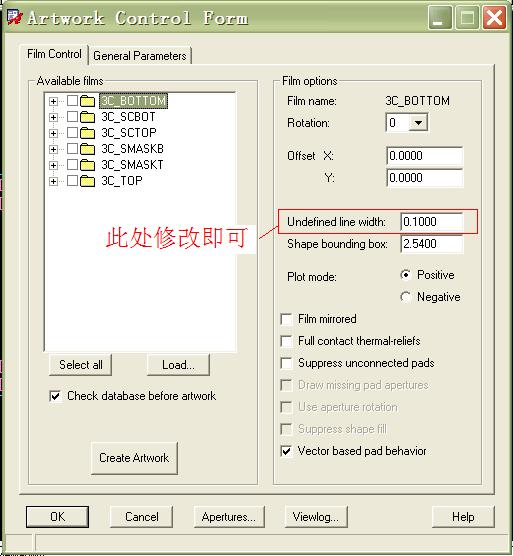

太细没有关系。在出Gerber时，把所有为定义的线条都改为你需要的宽度

回３楼的问题
元件太细是你font设定不合适，改成你要的大小就行了。

回８楼
从良好的设计习惯方面来说，所有的元件(包括元件的封装)最好用实际的尺寸，这样你看到就是最后出来的。
刚开始设为0,出gerber时再改成一个固定值，可能会出现某一个参数不是你原来想要的尺寸的问题。

9楼说的是

再次说声，多谢以上几位的精彩回答。
