BGA中如何打有规则的过孔？

BGA芯片一般引脚都很密，打过孔的时候都朝同一个方向，而且间距都一样大。

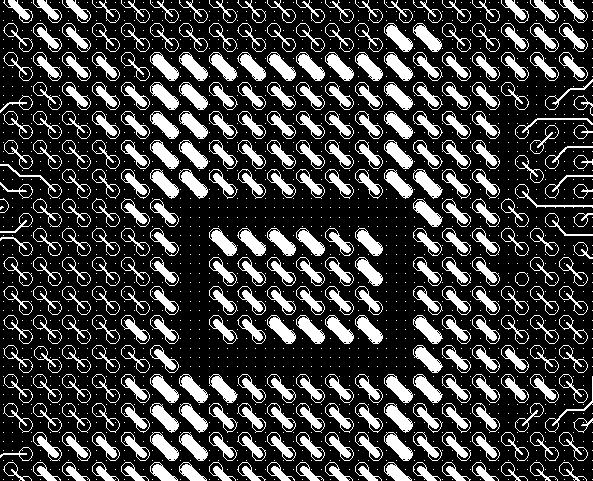

如图

请问一下这种是手工打的?还是可以设置啊?

当然可以手工打，不过你要自己设置一套BGA格点，比如是1.0的BGA，那你可以设置这样的格点：

X方向：19.68 19.68

Y方向：19.68 19.68

然后再将BGA的某个PIN设为原点

这样你就可以将孔齐了，并且是在PIN的中间

以下是引用高速信号在2006-1-5 22:09:56的发言：

当然可以手工打，不过你要自己设置一套BGA格点，比如是1.0的BGA，那你可以设置这样的格点：

X方向：19.68 19.68

Y方向：19.68 19.68

然后再将BGA的某个PIN设为原点

这样你就可以将孔齐了，并且是在PIN的中间

你的意思是通过设置Grid来控制?

还有如果不用手工的话,有自动打孔的功能吗(SPECCTRA除外)?

以下是引用一个好人在2006-1-6 8:59:40的发言：
看到这张图BGA四面都没有留下通道！有问题

什么没有留下通道?不懂?

用copy功能。而且中间要留有电源和地的通道 。

楼上的哥哥:不一定要有通道的

这是一个简单的问题啊，如果你是15。2的话，用这个命令就可以了route------fanout by pick,线宽和via都可以在那个天平里设的，自己研究看看吧，这个作出来的肯定会有通道的，通道肯定是要的了。

说完了改请我喝酒去了，^_^！

SPECCTRA里面有自动FANOUT的命令

以下是引用markwang在2006-1-6 14:10:35的发言：

这是一个简单的问题啊，如果你是15。2的话，用这个命令就可以了route------fanout by pick,线宽和via都可以在那个天平里设的，自己研究看看吧，这个作出来的肯定会有通道的，通道肯定是要的了。

说完了改请我喝酒去了，^_^！

谢谢各位的热心帮助。

不过还有点不明。地和电源通道是什么意思?有没有图给我见识以下?还有为什么要留通道?

有没有介绍BGA打孔,布线方面的资料,推荐一下

再次感谢大家了！

整齐是整齐,可惜不留BGA 通道

而且一下子打整齐的孔,还不可以先铺好 地或者电源,不实用

lou LOlou lolou lou

呵呵　楼上的，不通过格点还可以通过　copy的方式达到这样的对齐

对阿，感觉这个fanout不太完美。

应该有通道

一般不推荐用修改原点的方法进行设计，因为原点的修改会牵扯到整板数据精度的问题。解决的方法很简单，如果是1。0的BGA，则以1mm或39。37的格点来放置BGA器件（注意仅限BGA器件），如果是0。8的则按照0。8mm来放置，依此类推，打孔的时候只要把过孔格点设置为BGA焊盘间距的一半即可使过孔准确定位在4个焊盘的中间。

当然更简单的方法是使用软件的自动fanout功能，或者打好一排孔，在用copy的方法也可以。但因为经常会有修改线路的情况，所以，即使是使用自动fanout来设计，也最好把BGA器件放置到相应的公制整数格点上。

BTW：小编的图中，所有的孔都打到了一个方向，在常规设计的时候不推荐这样做，最好向BGA的四个角的方向打孔，一来可以增加内层的布线空间，二来可以改善电源完整性。

大家都说这个BGA没有留通道

能不能给我讲解一下,到底为什么要留通道? BGA的通道是什么样的?

先谢谢了！

一个好人,能否说具体点,电源和地的通道什么意思?

这个图可能有2个方向的.

不过肯定没有四个.

呵呵
