请教大虾,看看这个电路

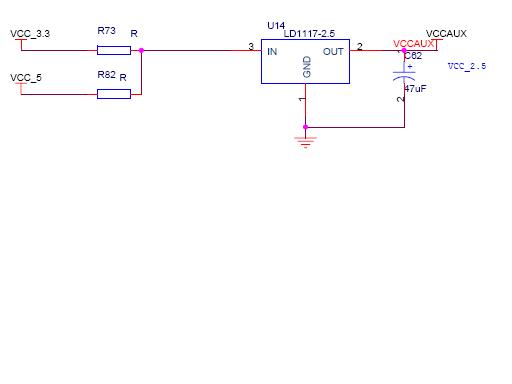

LD1117-2.5s是电平转换芯片,out 为2.5V，请教图中两个电阻的作用?

限流用的，又叫保险电阻，阻值一般很小……

看LD1117的内部框图，它内部带有过流保护的功能，所以一般不需要外加的。图中的VCC_3.3和VCC_5分别是3.3V和5V的电源吧?如果是这样，那2个电阻应该是隔离这两组电源的，不加电阻直接连通这两组电源会短路的。这两个电阻不能太大，否则输入端的电压会不够的，也不能太小，太小会加重5V电源的负载的。LD1117的压差在1V左右，输出2.5的话,输入3.3就有点不够，所以又加上5V?但不明白的是为什么不直接用5V降到2.5V，或者那3,3V的电源本身就是5V通过R82和R73降压所得，这2个电阻本身就是降压电阻?

这两个电阻应该是设计成的一个冗余设计，你可以选择用那组电源来进行降压。个人意见。

同意楼上

选择输入电压用的,相当于跳线！

very good

 就是一个0R的电阻要么焊在R73位置要么焊在R82的位置！

ding

7楼的说的对！

我也认为是选择输入电压用的。

基本上4楼的说法是对的,在输出为2.5V时,输入要选择5V的输入,若是3.3V的输入是没有办法做到的.如果输出电压要求比较低时,就可以选择3.3V输入了.

赞同yth0

支持4楼的说法

学习
